中试喷雾干燥机：PSD-5 与 PSD-10
两款标准中试喷雾干燥机，把溶液、悬浮液和乳液干燥成粉末，水分蒸发量分别为 5 kg/h 和 10 kg/h。塔体内壁满焊并抛光，出粉干净。选定机型即可按固定规格供货，不必另行设计。
标准中试机型

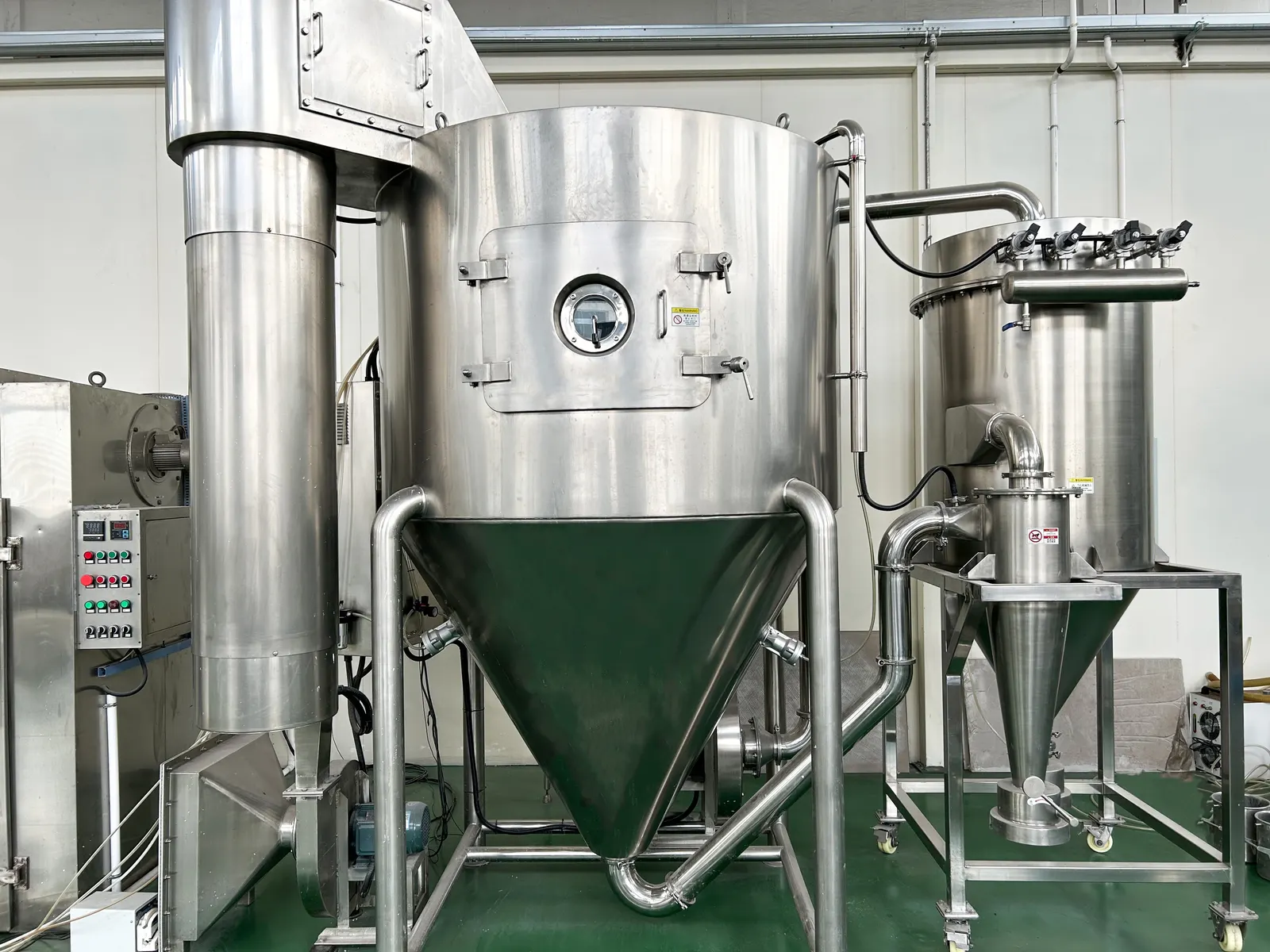

规格明确的中试喷雾干燥机
两款机型均为并流、开式循环、电加热喷雾干燥机，配 PLC 和触摸屏，由蠕动泵定量供料，塔体为 SUS304，产品经旋风分离器收集。
您可以先把物料送到我们的测试中心，用真实料液验证工艺，再对照两款机型的参数选择合适的规格。
设计特点
为洁净出粉而设计
粉末成品无黑点
塔内表面光滑无接缝，物料无处挂壁、焦化，成品粉末中不会混入脱落的黑色焦点。

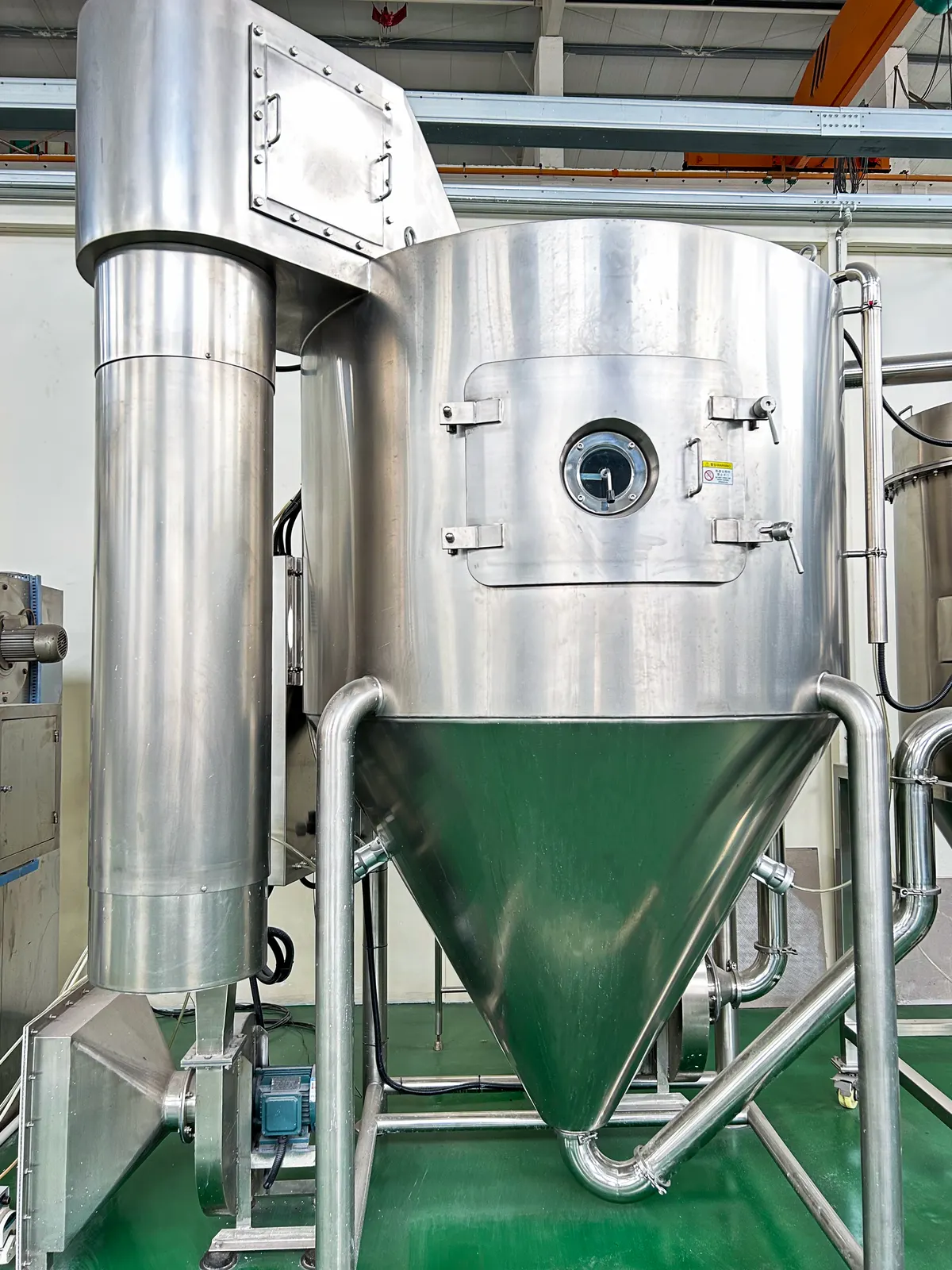

内壁满焊抛光，无接缝
塔体内壁满焊并抛光，没有缝隙可以残留物料，清洗更省时。
内壁圆弧过渡
塔内转角采用圆弧过渡而不是直角，粉末顺势滑落，不在角落堆积。
设备密封性高
塔体、门盖和风管密封良好，热风路径可控，粉末不受外界污染。
外观精致
外壁拉丝不锈钢，风管走向整齐，整体做工统一，放在中试车间都得体。
PSD-5 雾化器离心/气流两用
PSD-5 配两用雾化器，可在离心和气流两种模式下运行，一台机器适应不同料液。
两种规格
PSD-5 与 PSD-10
PSD-5
水分蒸发量约 5 kg/h
- 干燥塔内径 1000 mm × 高 2000 mm
- 离心/气流两用雾化器
- 主塔加一级旋风分离器收集
- 仅配引风机；电加热 18 kW
小巧的入门选择，适合配方筛选和小批量试验，占地约 2 × 1.5 × 2.6 m。
PSD-10
水分蒸发量最大 10 kg/h
- 干燥塔内径 1500 mm × 净高 2500 mm
- 专用电动离心雾化器，18000 r.p.m.，水冷
- 二级旋风分离器，二级采用 SUS316L
- 送风机、引风机均变频调速；电加热 27 kW
蒸发能力翻倍，并配二级收集、两级空气过滤和更厚的保温，适合较大批量的试验。
规格参数
PSD-5 与 PSD-10 规格对比
| 项目 | PSD-5 | PSD-10 |
|---|---|---|
| 水分蒸发量 | 约 5 kg/h | 最大 10 kg/h |
| 干燥塔（内径 × 高） | 1000 × 2000 mm | 1500 × 2500 mm（净高） |
| 锥体角度 | 60° | 60° |
| 塔体内壁 | SUS304，2 mm，镜面板 | SUS304，2 mm，焊缝镜面抛光 Ra ≤ 0.4 μm |
| 塔体外壁 | SUS304，3 mm，拉丝 | SUS304，2 mm，拉丝 |
| 保温 | 50 mm 硅酸铝 | 塔体 100 mm，风管 75 mm |
| 进风温度 | 160-230 ℃ | 160-220 ℃ |
| 出风温度 | 80-100 ℃ | 80-100 ℃ |
| 气流方式 / 系统形式 | 并流，开式循环 | 并流，开式循环 |
| 热源 | 电加热 | 电加热 |
| 雾化器 | 离心/气流两用 | 专用电动离心，18000 r.p.m.，盘径 80 mm，水冷 |
| 供料泵 | 蠕动泵，BT-100 | 蠕动泵，BT-300，0-50 L/h，0.3 kW，伺服无级调速 |

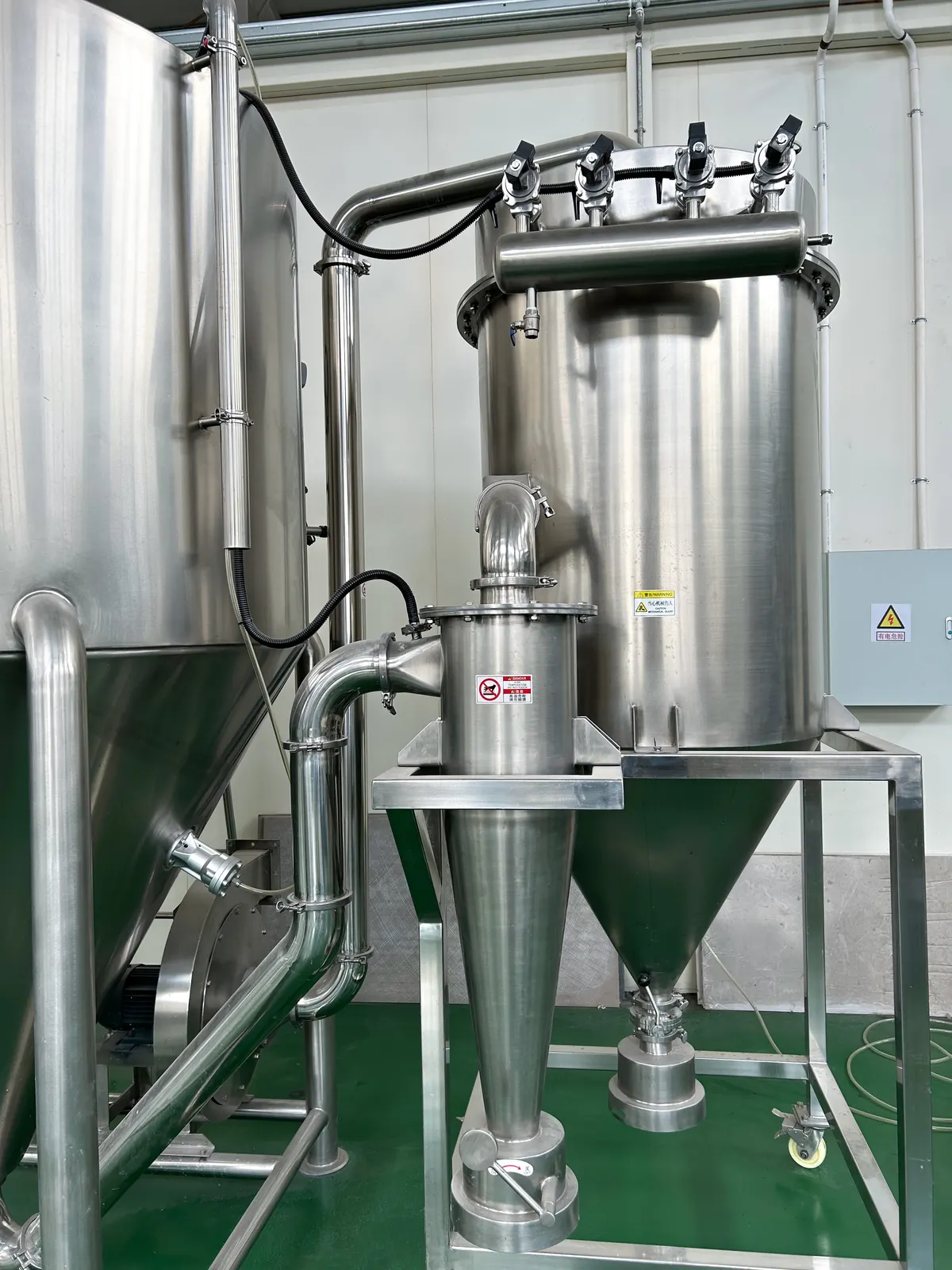

| 产品捕集 | 主塔 + 一级旋风分离器 | 二级旋风分离器 |
| 出料阀与收料桶 | 手动蝶阀，SUS304 收料桶 | DN100 出料阀（一级 SUS304，二级 SUS316L）；5 L 收料桶，SUS304 与 SUS316L 各 1 只 |
| 气锤（配防护链） | 塔上 1 只 | 共 4 只（塔上 2 只，每级旋风各 1 只） |
| 送风机 | 无（仅引风机） | 0.75 kW，SUS304，变频调速 |
| 引风机 | 2.2 kW | 2.2 kW，SUS304，变频调速 |
| 空气过滤 | 初效过滤器 | 初效 + 中效过滤器 |
| 传动总功率 | 约 2.75 kW | 约 6 kW |
| 电加热功率 | 18 kW | 27 kW |
| 控制系统 | 西门子 PLC，10 寸西门子触摸屏，施耐德低压电器 | 西门子 PLC，10 寸西门子触摸屏，施耐德低压电器 |
| 控制功能 | 进料量跟踪出风温度自动调节；进风温度 PID 控制；动态显示工艺流程 | 进风温度控制；手动/自动转换；紧急停止；实时显示工作状态 |
| 压缩空气 | 约 0.5 m³/min，0.6 MPa | — |
| 冷却水 | 约 50 L/h，0.3 MPa（雾化器用） | 雾化器水冷 |
| 清洗 | — | 人工清洗，每次约 450 kg 热水 |
| 占地（长 × 宽 × 高） | 约 2 × 1.5 × 2.6 m，依现场而定 | — |
| 用户自备 | 200 L 料液罐和 50 L 清水罐 | — |
表中为所示标准配置的规格。「—」表示该项不在标准规格内，如需了解，请联系我们按您的现场条件确认。
如何选择
从 PSD-5 到 PSD-10 有哪些变化
产能
PSD-10 每小时蒸发的水量是 PSD-5 的两倍（10 kg/h 对 5 kg/h），塔体内径从 1.0 m 增至 1.5 m，高度从 2.0 m 增至 2.5 m。
收集系统
PSD-5 为一级旋风收集。PSD-10 增加二级旋风，二级出料阀和收料桶采用 SUS316L，收集更精细。
风量控制
PSD-5 只有引风机。PSD-10 增加 0.75 kW 送风机，送风机和引风机均变频调速，风量调节更灵活。
空气过滤
PSD-5 为初效过滤；PSD-10 为初效加中效两级过滤，进风更洁净。
保温
PSD-10 塔体保温增至 100 mm，风管保温 75 mm，热损失和能耗更低。
内壁工艺
PSD-10 要求焊缝镜面抛光至 Ra ≤ 0.4 μm，卫生级要求高于 PSD-5 的镜面板。
雾化器
PSD-5 为离心/气流两用雾化器。PSD-10 为专用电动离心雾化器，转速 18000 r.p.m.，水冷并配变频控制。
功率
PSD-5 传动约 2.75 kW，加热 18 kW，合计约 20.75 kW；PSD-10 传动约 6 kW，加热 27 kW，合计约 33 kW。
