锥形真空干燥机：螺旋式与回转锥式设计详解

“锥形干燥机”并非特指某一种设备——它只是两种截然不同的设计所共有的外形特征。锥形螺旋真空干燥机采用固定锥体，内部螺杆在自转的同时沿锥壁公转，将物料提升并抛落回中心区域。而回转锥式/双锥干燥机则没有内部搅拌装置——整个容器旋转，依靠物料自身的翻滚实现混合干燥。两者均在真空低温条件下运行，且都以“锥形真空干燥机”之名销售，但它们绝不能互换使用。由于术语混淆导致选型错误的情况屡见不鲜，这一命名本身已成为采购风险。

曾有工厂为处理粘性滤饼订购了一台锥形干燥机，结果收到的是双锥回转设备。调试时才发现滤饼根本无法翻滚——物料只会塌陷、随筒体一起空转，最终形成由外向内的不均匀干燥。设备本身并无故障，问题出在几何结构选错了：决策依据仅仅是一个名称，而非物料特性。

为何买家频频选错锥形干燥机

三大因素共同导致了这一问题：术语通用 ——“锥形干燥机”和“锥体干燥机”这两个词同时涵盖两种设计；报价单掩盖了核心差异 ——两者的容积、夹套面积、加热介质及真空参数往往极为相似，关键区别通常只体现在图纸上，而非报价明细中；外形具有误导性 ——两者都利用锥底实现重力卸料，让人误以为“锥形”才是核心特征。其实不然：锥体仅决定物料如何排出，而搅拌方式才决定物料能否被有效干燥。

防范之策很简单，只需书面确认一个关键问题：是容器整体旋转，还是内部螺杆在固定容器中旋转？

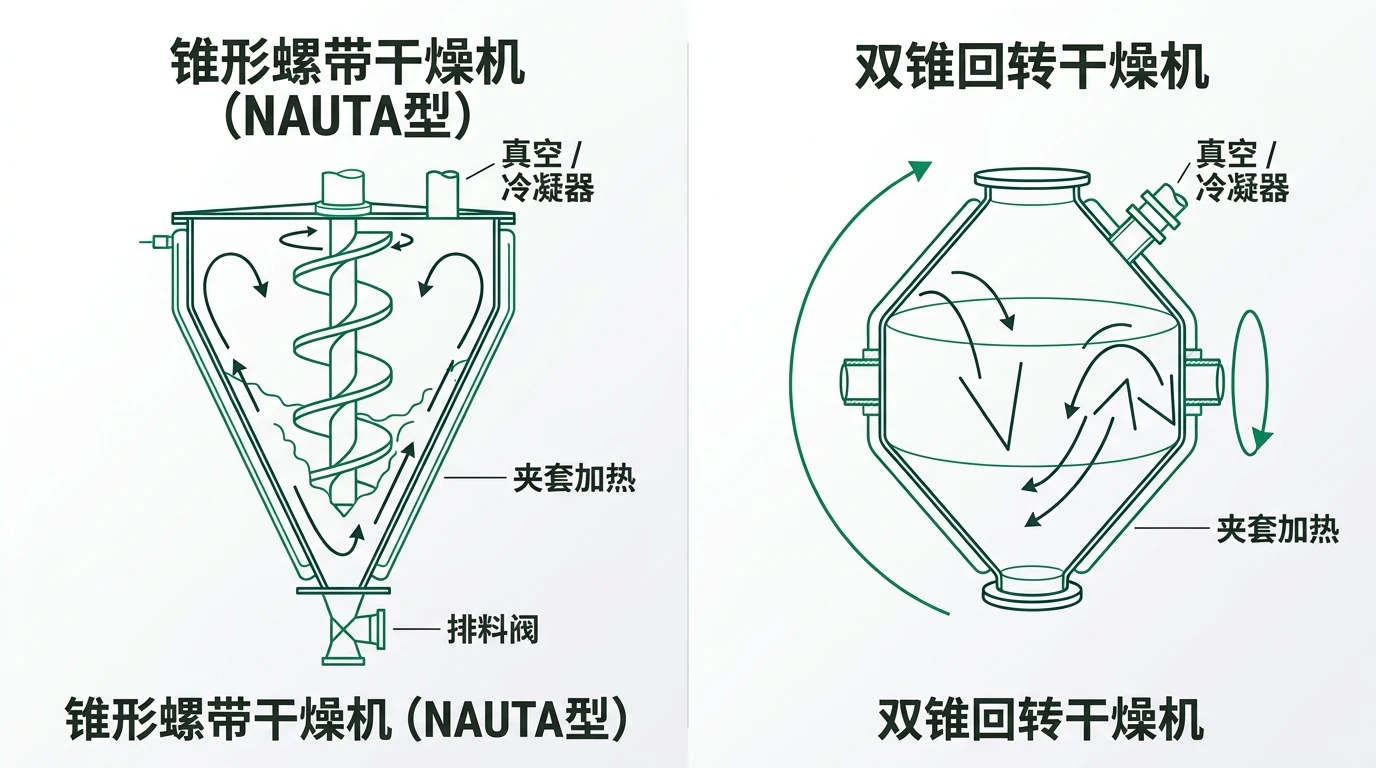

两种设计一览

锥形螺旋真空干燥机的工作原理

悬挂于公转臂上的螺杆在绕锥壁公转的同时进行自转，将物料提升并抛落回中心区域，同时在结壳硬化前将其刮除。在真空环境下，压力降低使沸点下降，产生的蒸气经除尘过滤器进入冷凝器——这是整个传导与真空干燥机系列通用的工艺流程；关于溶剂回收的详细信息，请参阅我们的真空回转干燥机溶剂回收指南。

该设备的决定性优势在于机械作用而非热力学性能：即使物料自身无法流动，动力螺杆也能强制驱动物料运动。

粘滞阶段是选型的关键决定因素

大多数滤饼在干燥过程中会依次经历三种状态：湿膏状、易结块的粘滞中间态以及干燥的自由流动粉末。

几乎所有失败的项目都栽在了中间的粘滞阶段。双锥干燥机依赖重力翻动；但处于塑性粘着状态的物料只会整体塌陷并随筒体空转，恰恰在最需要更新表面时丧失了混合效果，导致干燥周期延长且残留溶剂难以达标。而螺旋干燥机通过搅拌器主动提升、剪切并强制物料沿壁运动，完全不受重力限制——这正是制药、颜料及聚合物等粘性中间体普遍选用螺旋式的原因。反之，对于晶型要求严格的自由流动晶体，螺杆带来的剪切力纯属多余，此时内部空空如也的双锥机反而更胜一筹。

⚠️ 关于技术参数。 工作真空度、夹套温度及干燥周期因物料差异极大。产品手册中的数据仅为典型设计参考值，必须通过针对您自有物料的试验加以验证——切勿直接照搬作为规格标准。

部分批次生产能力及其价值

部分装料能力常被采购方低估——但对于多品种生产工厂而言，这往往是最具价值的指标。双锥机需要足够的填充率才能实现翻滚而非滑动，因此其批次调节范围较窄；而螺旋干燥机不依赖重力，即使在远低于额定装料量的情况下仍能高效运行，单台设备即可覆盖宽泛的生产规模。不过，螺杆和密封件增加了润湿表面积；若换产频繁，双锥机则更具优势。这是一场权衡取舍，并无绝对优劣之分。

密封系统：螺旋式的双重使命

轴封同时承担两项关键职能。维持真空： 系统泄漏时并不会发出明显警报——它仍能维持看似正常的压力读数，但渗入的不凝性气体会在冷凝器表面形成气膜，严重阻碍传热；曾有工厂因磨损的密封件误判故障，白白更换了数月冷凝器。密闭防护： 对于高活性或高价值粉体，同一道密封还需在压差条件下防止干粉外泄。

选型时需明确：适用于干粉工况的密封原理；是否采用吹扫或阻隔液系统；检查与更换方法；以及针对特定物料的维护周期。而在双锥机中，密封任务转移到了托轮密封和旋转接头上，失效后果相对较轻。

锥形真空干燥的共同优势

两种设计均具备以下特点：低温干燥；氧含量极低（但真正的惰性环境仍需氮气置换、氧气联锁及氮气破真空装置）；通过冷凝从小股高浓度蒸气中实现溶剂回收；极低的残留溶剂水平；以及密闭操作配合重力卸料。

典型应用领域

• 制药行业 ——原料药及含溶剂湿滤饼；粘性滤饼选螺旋式，关注晶型或验证需求选双锥式。
• 精细化工、染料及颜料 ——需兼顾色泽与颗粒完整性的粘性滤饼。
• 聚合物与树脂 ——存在塑性阶段的粘性中间体。
• 食品及营养保健品粉体 ——热敏性物料的密闭低温处理。

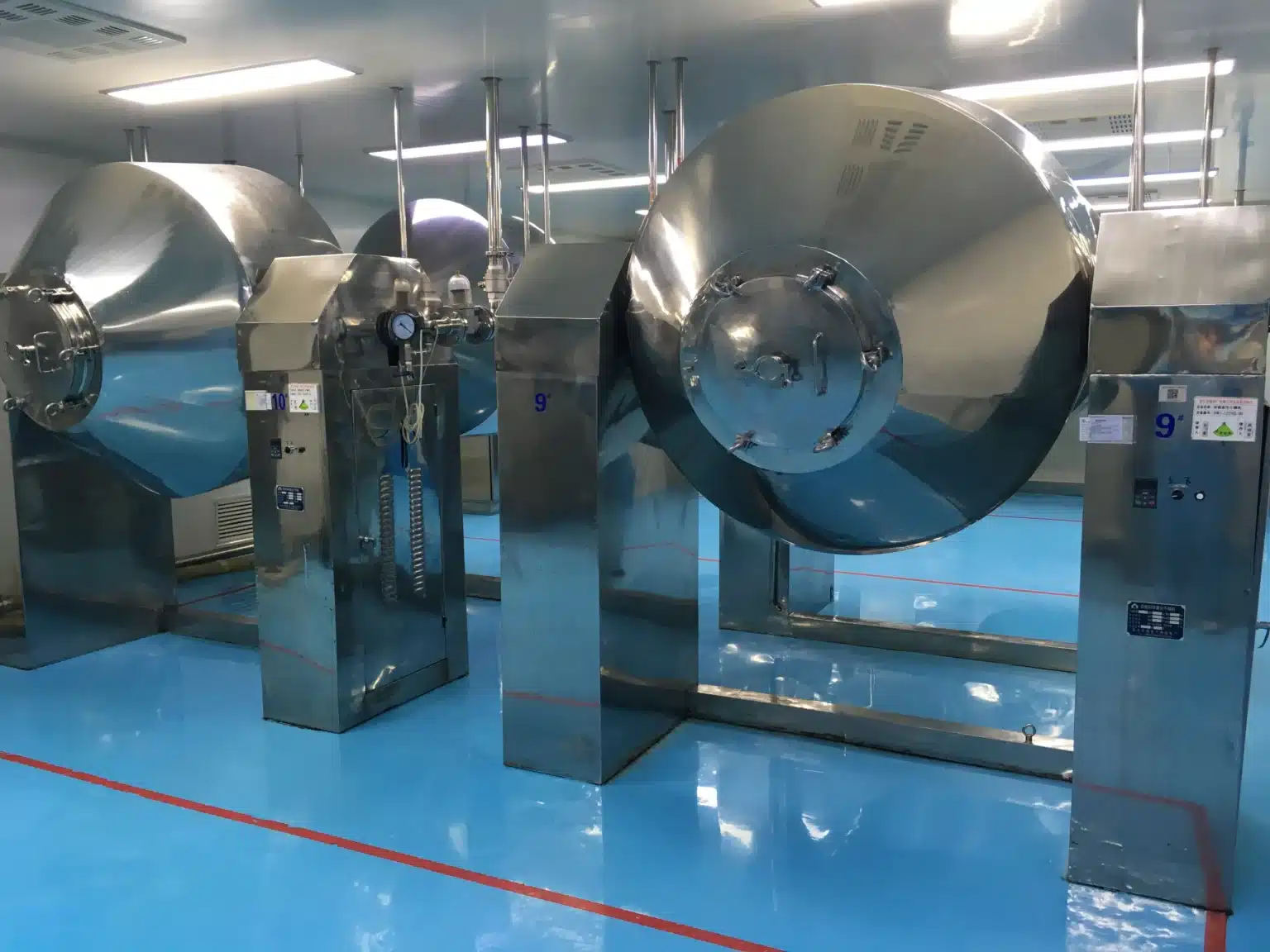

如需了解翻滚式及卧式替代方案，请参阅回转锥式真空干燥机及桨叶干燥机选型。更多背景资料：工业真空干燥机指南及如何选择工业干燥机。

选型核对清单

当收到两份均标注为“锥形真空干燥机”的报价时，请使用此清单。其中第一项即可避免本文所述的全部问题。

常见选型误区

• 仅凭“锥形”二字选型，忽视搅拌机制。 搅拌方式才是真正的决策依据。
• 仅根据湿料状态确定设备规格。 滤饼常在干燥中途进入粘滞阶段，导致按湿料选型的设备卡死。
• 误以为双锥机更温和就一定更安全。 恰恰是这种“温和”，使其完全不适用于粘性滤饼。
• 将部分批次生产能力视为锦上添花。 对于多品种工厂而言，这可能意味着用一台设备替代两台。
• 将轴封当作供应商的标准配置不予深究。 它同时承担着真空密封与物料密闭的双重关键职能。
• 直接放大静态实验室真空烘箱的数据。 缺乏表面更新与刮壁作用的实验数据，对工业化生产几乎没有参考价值。

常见问题解答

什么是锥形真空干燥机？

锥形真空干燥机是指采用锥形容器的真空干燥设备，涵盖两种截然不同的机型。在锥形螺旋干燥机中，锥体固定不动，内部螺杆在自转的同时沿锥壁公转，实现物料的提升与混合。而在回转锥式或双锥干燥机中，容器内无搅拌装置——整个容器旋转，依靠物料翻滚实现混合。两者均可称为锥形真空干燥机，因此必须明确确认其机械结构，切勿望文生义。

锥形螺旋干燥机与回转锥式干燥机有何区别？

锥形螺旋干燥机通过动力驱动的公转螺杆提升、剪切并打散自身无法流动的物料——适用于粘性滤饼及部分批次生产。回转锥式干燥机则通过旋转整个容器、依赖重力翻动物料——对脆性颗粒更温和，验证更简便，但需要足够的填充率才能实现翻滚而非整体滑动。

哪种锥形干燥机更适合粘性物料？

首选锥形螺旋设计。其机械搅拌能够强制输送在回转容器中无法自由翻滚的膏状、粘性物料，并能持续刮擦加热壁面，防止结壳硬化。而在双锥机中，同类物料往往会塌陷成一团塑性块体随筒体空转，恰在最需要表面更新的关键阶段丧失了混合效果。

为何要在锥形干燥机中采用真空干燥？

降低压力可使水或溶剂的沸点下降，从而在较低温度下蒸发——有效保护热敏性物料免受降解、变色或晶型转变的影响。抽真空还能去除大部分氧气，有利于易氧化产品的稳定；同时产生小股高浓度蒸气，冷凝成本低廉，可将溶剂回收为可再利用的液体，而非直接排放。

锥形真空干燥机能否进行部分批次生产？

锥形螺旋设计完全可以，这也是其核心优势之一：由于混合依靠螺杆驱动而非重力翻滚，即使在远低于额定装料量的情况下仍能高效运行，单台设备即可覆盖宽泛的批次范围。而双锥回转干燥机则需要合理的填充比例——装料过少会导致物料滑动而非翻滚，过多则没有足够的运动空间。

如何判断供应商实际提供的是哪种设计？

请书面询问对方：是容器整体旋转，还是螺杆在固定容器内旋转？并要求将此答案明确写入报价单正文，而非仅体现在图纸上——因为两种设计的容积、夹套面积、加热介质及真空参数往往极为相似。此外，还应询问最小实用装料量及密封方案；即使产品描述含糊不清，这两项细节也能揭示真实机型。

先以自有物料验证，再确定规格

达到目标残留溶剂标准所需的干燥周期，以及物料能否顺利通过粘滞阶段保持可处理性——这些都无法从设备参数表中读取，它们取决于您的滤饼特性，而非机器本身。

迅驰干燥（RETCL PROCESS）设有内部中试实验室：欢迎携带您的湿滤饼、膏体或粉体前来测试。我们将在真空条件下运行试验，全程记录干燥曲线，观察物料从膏状经粘滞中间态直至粉末的全过程行为表现——正是这一观察结果决定了应选用螺旋式还是回转锥式。涉及易燃或敏感物料的试验可在惰性气氛下进行。详情请参阅我们的中试测试清单。

凭借20余年的行业经验，我们的工程师可将容器、搅拌器、加热面积、密封系统、过滤器及冷凝机组作为整体系统进行精准选型——无论是螺带锥形真空干燥机、双锥回转真空干燥机，还是在物料粘度过高、两种锥形机均不适用时推荐的真空桨叶干燥机。欢迎访直接联系工程师获取专业支持。

结语

两种截然不同的设备共享“锥形真空干燥机”之名——而外形反而是它们最不重要的共同点。务必明确确认搅拌机制，根据滤饼在粘滞阶段的实际行为做出选择，并充分重视轴封所承担的双重关键职能。

不确定您的物料究竟适合螺旋式还是回转锥式？ 寄送样品给我们——在您将设备纳入采购计划之前，我们的中试实验室即可为您验证真空窗口、温度上限、干燥周期，以及最关键的：物料在粘滞阶段的真实行为表现。立即申请中试测试。
