为什么电池材料需要惰性气体干燥

电池材料之所以在氮气（N₂）而非空气中进行干燥，是因为大多数材料——高镍前驱体、碳包覆磷酸铁锂（LFP）、石墨、硅碳负极以及黑粉——在含氧环境中加热时会发生氧化甚至燃烧。 典型的工艺规范要求喷雾干燥回路中的氧含量低于 500 ppm，而在高温煅烧阶段则需低至 20–100 ppm。仅这一项要求就几乎重塑了电池材料生产线上的每一台设备。

如果您正在为正极前驱体、负极材料或回收黑粉选型干燥机或煅烧炉，惰性气体功能并非日后可以随意加装的可选升级——它直接决定了容器设计、气路系统、密封结构、仪表配置以及安全方案。本指南将详细说明在空气中干燥究竟会出什么问题、行业设定的氧含量标准是多少、设备如何实现该气氛要求，以及那些往往直到投产后才暴露出来的常见规格选型错误。

背景简述：为何这一问题逐年凸显

不到十年间，电池材料生产已从中试线迈向了吉瓦时级超级工厂规模，而材料本身也愈发难以处理。正极体系中的镍含量持续攀升——而高镍材料对氧化更为敏感，绝非更稳定。硅碳负极材料正步入量产阶段。回收产线则产生了大量黑粉，这是一种细腻、导电且易燃的粉末，十五年前尚未作为一种大宗工业物料存在。

上述所有趋势都指向同一个方向：对氧气的容忍度越来越低，而一旦氧气存在，其引发的安全后果也愈发严重。 若仅依据通用的“工业干燥机”数据表来选型设备，必将无法满足这些严苛要求。

在空气中干燥电池材料时的四大隐患

1. 活性物质氧化

高镍正极前驱体及还原态金属中间体在干燥和煅烧温度下遇空气会发生氧化。这种损伤从外观上看不出焦痕或变色——而是在干燥工序早已结束、批次物料流入下游之后，才在成品电芯中表现为电化学性能的衰减。届时，失效成本已涵盖了干燥之后所有工序的投入。

2. 导电碳包覆层损失

磷酸铁锂（LFP）及其他碳包覆正极材料依赖于加工过程中形成的一层薄导电碳层。在高温有氧环境下，这层碳会被氧化——即烧蚀殆尽。此时材料外观可能依然正常，含水率指标也能达标，但赋予该工序存在意义的功能性包覆层却已部分损毁。

3. 粉尘爆炸风险

石墨、硅碳负极材料、硬碳和黑粉均属易燃细粉。热量、分散悬浮的细粉与氧气三者共存，便构成了经典的点火三角。干燥机的核心功能恰恰是在热气流中分散细粉，因此气氛控制不仅是一项质量要求，更是一项安全刚需。

4. 输送过程中的二次吸湿

许多电池材料具有吸湿性。若材料干燥达标后直接排放至环境空气中，可能在包装前重新吸收水分，悄无声息地抵消掉整个干燥工序的效果。正因如此，氮气保护通常需从干燥机延伸至冷却、输送及包装环节。

各工艺环节的典型氧含量限值

工艺步骤	典型氧含量目标	设定依据
喷雾干燥（前驱体/浆料）	O₂ < 500 ppm，密闭 N₂ 循环	防止物料在雾化及干燥过程中被氧化
高温煅烧	O₂ 低至 20–100 ppm	氧化速率随温度急剧升高；碳包覆层及金属价态需更严格的保护
冷却与粉体输送	N₂ 保护	防止物料在密封前发生氧化及吸湿
包装与储存	N₂ 保护 / 密封包装	确保物料在运输至电芯厂期间不受损害

⚠️ 以上数值为业内普遍采用的设计目标，并非通用规范。您所使用材料的正确限值必须根据其自身的氧化敏感性实测确定 ——这需要实际测量，而非简单查阅手册。

设备如何真正实现惰性气氛

采购“氮气干燥机”绝非单一决策，而是需要四大要素协同配合：

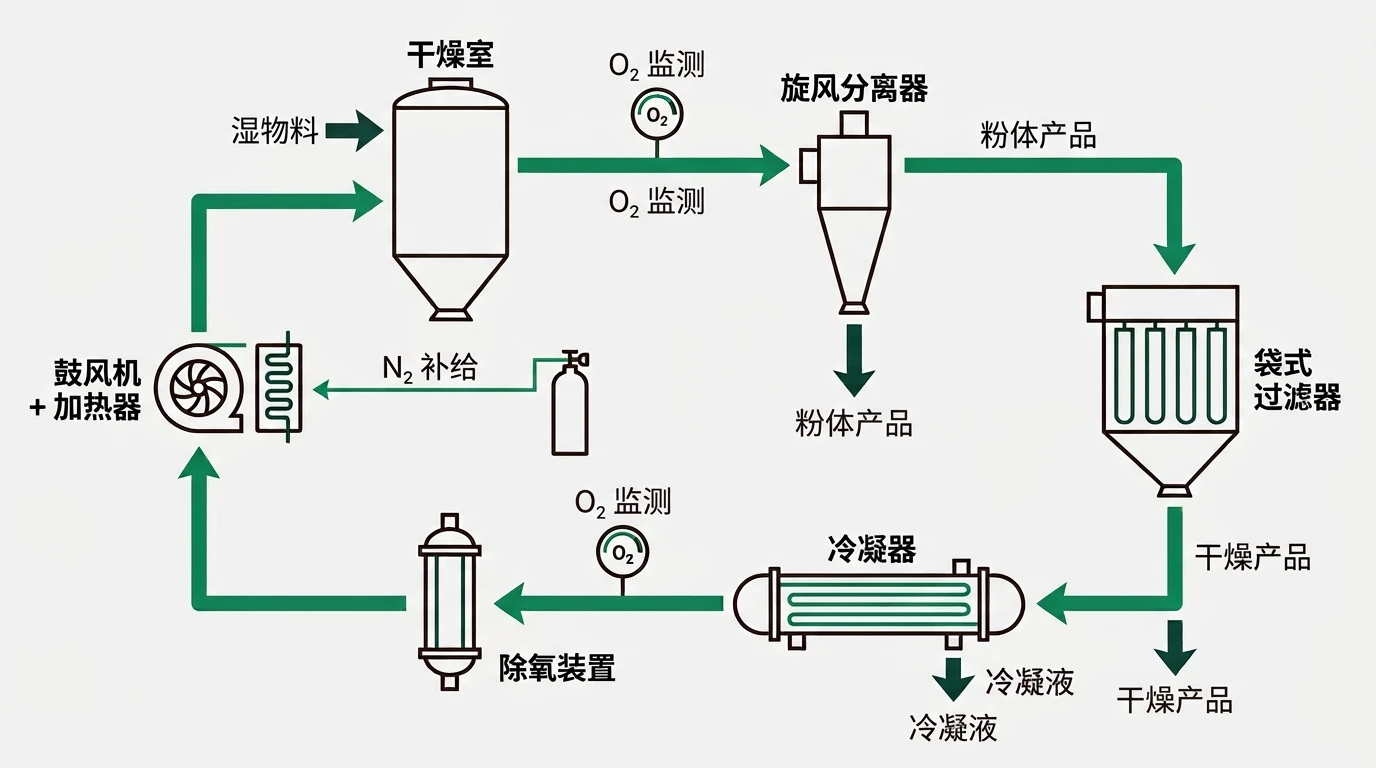

• 闭路气体循环系统。 不同于与室内空气交换的开放式干燥机，密闭 N₂ 循环系统将气体在干燥腔内循环利用。回路持续脱除蒸发出的水分（通常通过冷凝方式）以及渗入的微量氧气，再将干燥、贫氧的气体送回入口。这也是实现规模化经济用氮的关键——您是在循环使用充入的气体，而非持续排放。
• 密封机械设计。 供气系统仅解决了问题的一半。每一个密封件、进料口、卸料阀和检修门都是潜在的空气侵入点。对于大型设备而言，累积的微小泄漏极易超出氧含量预算。因此，旋转阀、双翻板卸料器及轴封的选型不仅要满足物料输送需求，更要确保气密性。
• 带联锁功能的连续氧含量监测。 在循环回路上安装氧分析仪，并与进料或加热系统联锁，一旦氧含量偏离设定值即自动停机，从而将设计目标转化为运行保障。若无此装置，所谓的氧含量控制不过是一纸空文，而非实际控制手段。
• 惰化与防爆措施并举。 惰化处理虽能降低点火风险，却无法消除所有隐患——静电放电和高温表面依然存在。行业标准做法是将惰性气氛与泄爆或抑爆装置相结合，并在全系统落实防静电接地措施。

哪些电池材料需要惰性气体干燥

材料	需使用 N₂ 的原因
高镍 NCM/NCA 前驱体及正极材料	易氧化；需在干燥及煅烧过程中维持金属价态
碳包覆 LFP	导电碳包覆层在煅烧温度下遇空气会烧蚀
石墨负极材料	易燃细粉——需防范粉尘爆炸
硅碳负极材料	易燃且易氧化
硬碳（钠离子负极）	需在惰性气氛下进行高温碳化；属易燃细粉
黑粉（回收料）	易燃、导电细粉；通常还含有残留溶剂

惰性气体还是真空？保护策略的选择

隔绝氧气并非只有充氮一条路。真空干燥是直接抽除气氛而非置换气氛，在某些工序中甚至是更优解：

• 惰性气体（N₂）适用于连续、高通量的工序——如喷雾干燥、闪蒸干燥、流化床干燥及回转煅烧等——在这些工序中，气流承担干燥任务，因此必须确保其无氧。
• 真空适用于涉及热敏性或含溶剂物料的间歇式工序，其目的在于降低沸点并实现溶剂的洁净回收。对于含溶剂电极材料及回收粉体的终干环节，真空桨叶干燥机或真空耙式干燥机是常见选择。
• 两者结合在实际生产中十分普遍：连续前端采用惰性气体保护，终端低水分精干则采用真空工艺。如需全面了解各类真空设备，请参阅我们的工业真空干燥机指南。
• （RETCL PROCESS）可提供上述两种技术路线——从用于连续惰性气体产线的离心喷雾干燥机和回转窑，到用于间歇终端的真空桨叶及耙式干燥机——从而确保气氛策略能够精准匹配各道工序，而非强行套用单一设备。

常见误区与避坑指南

• 将惰化视为标准干燥机的附加功能。 专为开放环境设计的设备，绝非接根氮气管就能实现气密。气密性必须从容器和阀门的设计源头予以保证。
• 仅按稳态消耗量选配氮气供应系统。 开机时从空气置换至目标氧含量，以及故障恢复后的重新置换，其耗气量远超稳态运行。若仅按稳态需求选型，必将导致开机时间过长或供气能力不足。
• 只定氧含量指标，不定监测点位。 “O₂ < 500 ppm”在进气口和干燥腔出口是完全不同的概念。务必明确测量点位置，并将其纳入联锁控制。
• 误以为惰化即可免除防爆措施。 惰化能降低风险，但不能豁免安全责任。泄爆/抑爆装置及防静电接地仍在必备范围内。
• 将锂离子电池参数直接照搬至新体系。 钠离子材料，尤其是普鲁士蓝类化合物，其耐温上限截然不同。务必重新验证，切勿想当然。
• 仅凭数据表放大生产，跳过中试验证。 氧化敏感性及安全温度窗口是您自有物料的特性，通用表格无法准确反映。

选型前，先通过中试确认气氛参数

决定惰性气体产线能否成功运行的两个关键数值——您的特定物料实际所需的氧含量，以及在该氧含量下可承受的温度——无法从现成表格中查得，必须针对您的原料进行实测。

正因如此，（RETCL PROCESS）设立了具备可控气氛能力的内部中试实验室：欢迎携带您的前驱体、包覆正极材料、负极粉体或黑粉前来试料，先验证再选型。我们将测定干燥曲线，确认氧含量及温度窗口，并重点考察物料在卸料和输送等易发生二次氧化环节的表现。依托20余年行业经验及深度定制能力，我们的工程师将基于中试数据，确保气路循环、密封结构及分离系统的选型一次到位。

结语

在电池材料生产线中，惰性气体干燥并非高端选配——而是保障活性物质、碳包覆层乃至整个工厂安全的基准条件。务必统筹兼顾氧含量目标、循环回路设计、密封结构及防爆方案，并针对您自身的物料特性进行定制化选型，切勿盲目套用通用指标。

正在处理高镍前驱体、碳包覆正极、负极粉体或黑粉，却不确定实际所需的氧含量？ 欢迎寄送样品：我们的中试实验室将为您确认最佳气氛及温度窗口，确保您的产线一步到位。

常见问题解答
