桨叶干燥机：7种成熟应用及工作原理

桨叶干燥机——及其近亲盘式干燥机——通过传导方式干燥粘性、膏状及污泥类物料：热量经由中空的、蒸汽加热的桨叶或圆盘传递，这些部件持续搅拌物料，而非依赖大量热空气。 正是这一核心设计理念，使桨叶干燥机成为处理市政污泥、化工滤饼及其他难处理湿固体的主力设备；若采用对流干燥机，这类物料极易导致设备糊网、堵塞甚至被气流吹散。如果物料在干燥过程中会经历粘性的“胶黏相”，那么间接干燥机通常是切实可行的解决方案——本指南将详细阐释其原因、适用场景及局限性。

桨叶干燥机的工作原理

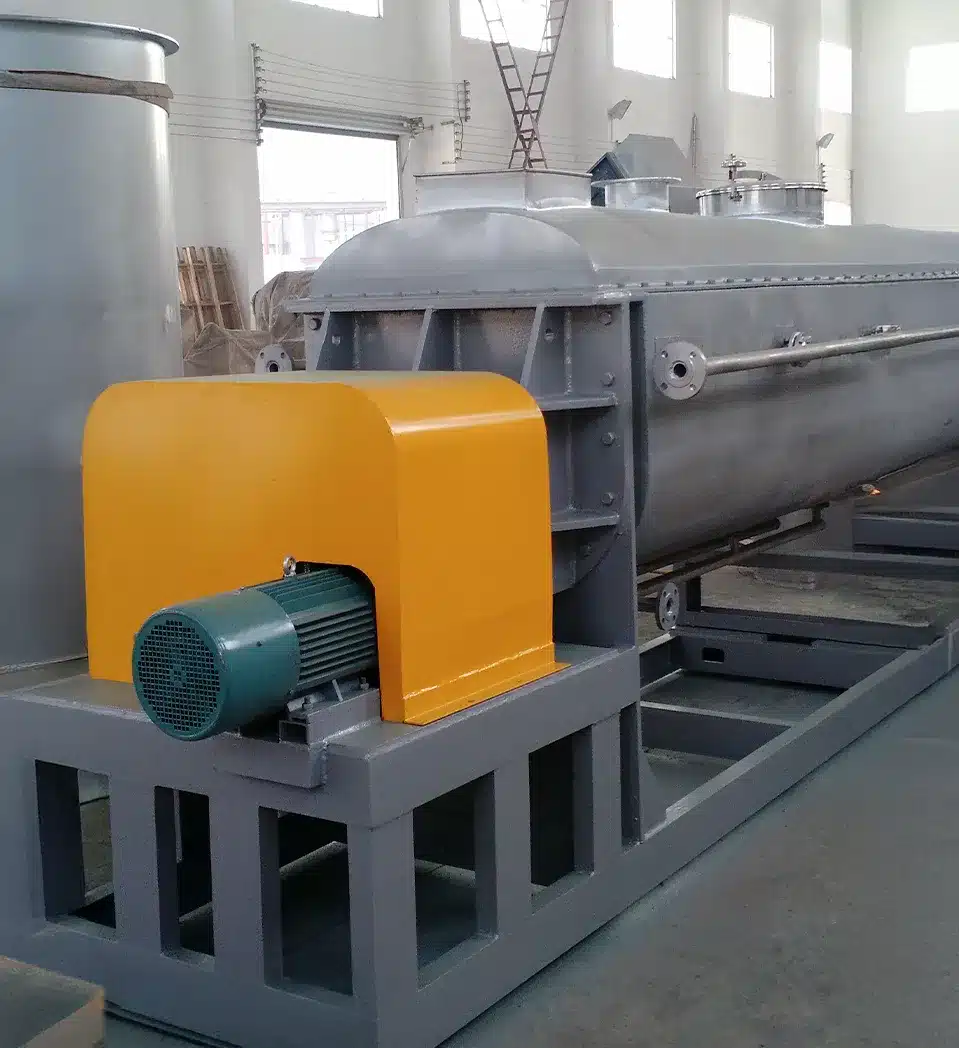

桨叶干燥机的核心是一个卧式夹套槽体，内设一根或两根低速旋转轴。每根轴上均装有中空楔形桨叶。轴体和桨叶内部均通有加热介质，因此物料接触的几乎所有表面都是传热面。干燥过程分为四个阶段：

1. 进料 —— 湿污泥或膏状物料从夹套槽体的抬高端进入。进料通常为脱水滤饼或浓浆，这类物料无法进行流化或喷雾处理。
2. 间接加热 —— 蒸汽或导热油流经中空轴、中空桨叶及外围夹套。热量通过所有湿润的金属表面直接传导至物料。气相几乎不携带热量，仅用于带走蒸发的水汽。
3. 混合与输送 —— 随着轴体转动，楔形桨叶对物料进行捏合与翻动，不断更新与热表面接触的料膜，破碎团块，并将固体缓慢推向出料口。
4. 蒸汽排出 —— 少量扫气或惰性气体将蒸发出的水分带出，随后进行冷凝。由于排出的蒸汽浓度高，溶剂回收简便，且废气排放量小、洁净。

盘式干燥机 采用相同的间接干燥原理，但用安装在中心轴上的密集中空圆盘取代了桨叶。沿轴向密布圆盘可最大化单位机长的传热面积，因此在场地受限的大处理量污泥干燥项目中，盘式干燥机更受青睐。

为何间接传导干燥在污泥和膏状物料处理中更具优势

桨叶或盘式干燥机在处理此类物料时优于热风干燥机，主要归功于以下四大物理优势：

• 极低的气体量。 只有蒸发出的蒸汽离开设备。无需处理大量热空气，因此除臭、除尘及排放控制的难度和成本大幅降低。
• 高热效率。 热量通过金属直接传入物料，而非消耗在需反复加热的庞大气流中。与对流干燥相比，去除每公斤水分所需的能耗更低。
• 溶剂与蒸汽回收。 由于排出的蒸汽浓度高而非被空气稀释，冷凝更为容易——从而实现溶剂的闭环回收，并支持针对易燃或有毒挥发物的惰性气体保护操作。
• 占地面积小。 紧凑的封闭式设备内集成了巨大的传热面积，因此在同等处理能力下，桨叶或盘式干燥机的占地远小于直接干燥机。

这些并非营销噱头，而是热量经表面传导而非空气传递所带来的必然结果。其代价在于机械结构的复杂性，我们将在“局限性”一节中详述。

桨叶和盘式干燥机的7种成熟应用

基于20多年的行业经验，同一类间接干燥机不断解决着同类难题——粘性、潮湿、难处理的固体。以下是七种最常见的成熟应用场景：

序号	应用领域	典型进料	间接干燥的适用原因
1	市政污水污泥	脱水生物固体	存在粘性胶黏相；需低排放废气
2	工业废水污泥	化工/生化污泥	需回收溶剂/控制异味，工厂占地受限
3	化工滤饼	颜料、盐类、精细化学品	含溶剂滤饼需回收利用
4	精细化工及颜料膏体	易氧化粉体	温和干燥、低风量、气氛可控
5	食品与饲料副产品	酒糟、蒸馏残液浓缩物	浓稠膏状物易卡堵对流干燥机
6	矿物精矿与尾矿	细粒精矿	传热面积大，粉尘不外泄
7	酿酒及发酵残渣	副产物膏体及糖浆	高含水率、高粘性、对能耗敏感

对于大吨位流动性好的颗粒物料，另一种设备更为合适——请参阅回转滚筒干燥机指南。对于需要真空环境的热敏性或易氧化固体，工业真空干燥机指南介绍了具备真空功能的桨叶干燥机衍生型号。

优势与局限

优势。 桨叶干燥机可处理几乎会导致其他设备卡死的粘性及胶黏相物料；其自清洁桨叶结构能持续更新传热面并破碎团块，防止设备糊死。气体流量极小，热效率高，排放控制和溶剂回收简便。设备可全封闭运行，必要时还可充入惰性气体保护。

局限。 间接干燥机的机械结构比单纯的旋转滚筒更复杂：加热旋转轴、内部蒸汽接头及轴封均需维护。单机吞吐量通常低于大型直接回转干燥机，因此桨叶和盘式干燥机最适合中等产量且物料确实难处理的工况——对于对流干燥机吨成本更低的散装自由流动颗粒产品，则不适用。

桨叶/盘式干燥机与回转干燥机对比

要准确定位桨叶干燥机，最清晰的方式是将其与对流式的直接回转干燥机进行对比：

比较因素	桨叶/盘式干燥机	回转干燥机
传热方式	间接/传导	直接/对流
气体流量	极低	高
理想进料	污泥、滤饼、粘性膏体	自由流动的颗粒固体
排放控制	简单（蒸汽量小）	较复杂（排气量大）
产能上限	中等	极大吨位
溶剂回收	容易	困难

若您仍在全面了解各类干燥技术，建议先阅读工业干燥设备指南，待确认物料属于污泥类后，再回到桨叶干燥机的内容。

常见选型误区

• 仅按产能选型。 关键问题不是“每小时多少吨”，而是“该特定物料在胶黏相的表现如何”。相同处理量的两种污泥，所需的停留时间和扭矩可能截然不同。
• 忽视扭矩与胶黏相。 当膏状物料达到粘性峰值时，电机扭矩会急剧升高。驱动功率选型过小是现场常见的故障原因。桨叶几何形状必须与物料的流变特性相匹配。
• 忽略蒸汽处理系统。 干燥机仅是系统的一半。冷凝器、扫气回路以及（存在挥发物时的）惰性气体回路必须统筹设计，否则您将丧失溶剂回收效率或导致排放超标。
• 未考虑结垢与磨损。 某些污泥或滤饼会在加热表面形成硬垢，或含有磨蚀性颗粒。若未在设计阶段考虑刮板清理、表面处理或耐磨衬里，传热效率会随时间推移而大幅下降。
• 低估启动与停机程序的重要性。 间接干燥机热惯性大，升降温需遵循严格规程。违规操作可能导致轴体变形、密封失效或物料在机内固化结块。

如何为您的物料选择合适的间接干燥机

选型不仅仅是查阅参数表，更是一个验证过程：

1. 表征物料特性。 测定全含水率范围内的粘度、粘附力及热敏感性。务必识别胶黏相的温度区间和持续时间。
2. 进行中试验证。 对于新型或难处理物料，实验室数据往往不够。中试可揭示实际扭矩需求、结垢倾向及真实停留时间分布。
3. 明确公用工程条件。 确认现场可用的蒸汽压力/温度或导热油温度，以及冷却水能力。这些直接决定了干燥机的尺寸和级数。
4. 评估整体系统成本。 不要只看干燥机本体价格。综合考虑废气处理、溶剂回收、维护频率及能耗，间接干燥机在全生命周期成本上往往更具竞争力。

结语

桨叶干燥机和盘式干燥机并非万能设备，但在处理粘性、膏状及污泥类物料时，它们凭借独特的传导加热方式和自清洁机械结构，提供了其他技术难以替代的解决方案。理解其工作原理、优势边界及选型要点，是确保项目成功的关键。当您的物料“又湿又粘”时，不妨将间接传导干燥作为首选考察对象。

手头有污泥、滤饼或粘性膏体，总让其他干燥机卡死堵塞？没错——间接式桨叶或盘式干燥机几乎就是您的理想之选，我们还可在中试实验室用您的实际样品进行验证。
