陶瓷喷雾干燥：把浆料造成可直接压制的粉料

喷雾干燥是制备陶瓷干压成型用粉料的标准方法。陶瓷浆料在热风干燥室内被雾化成液滴，每个液滴干燥后成为近似球形的颗粒：流动性好，能均匀填充模具，压制后得到强度足够的坯体。单靠球磨得到的粉料无法做到对颗粒大小、密度和含水率的这种控制。

细陶瓷粉料流动性很差：容易在料斗里搭桥、裹入空气、填模不均，造成坯体密度不一致，烧成后开裂、变形。喷雾干燥把陶瓷粉、水和粘结剂配成的浆料造粒，解决了这个问题。本文介绍这一工艺如何运作、哪些因素决定颗粒质量，以及如何在压力喷嘴和离心雾化器之间做选择。

背景：为什么陶瓷粉料需要造粒

陶瓷压制成型要求粉料在填模时像流体一样流动，在压实时又像固体一样受力。原始粉料两点都做不到，颗粒可以。对压制成型而言，重要的颗粒性质有：

• 流动性。颗粒必须能快速、均匀地流入模腔。
• 颗粒粒度分布。粒度分布受控才能堆积紧密，减少密度梯度。
• 颗粒密度与硬度。颗粒要有足够强度经受搬运，但在压制时又必须能被压垮，坯体才均匀。
• 含水率。含水率稳定，坯体强度才可重复。

喷雾干燥通过浆料配方和干燥机参数，对这四项都能控制。

工艺流程，逐步说明

1. 1.浆料制备——把陶瓷粉、水、聚乙烯醇或同类粘结剂、用来控制粘度的分散剂，有时还有润滑剂，经球磨或混合配成稳定的浆料。固含量高的浆料更节能，但必须保持可泵送。典型数值因材料而异，请按您的配方自行确认。
2. 2.筛分与储存——浆料经筛分去除会堵塞喷嘴的粗颗粒，并保存在带搅拌的储罐中，防止沉降。
3. 3.雾化——高压泵把浆料压过喷嘴，或由高速旋转的圆盘把浆料甩出盘缘。无论哪种方式，浆料都会破碎成液滴。
4. 4.干燥——液滴在干燥塔内与热风接触，水分迅速蒸发，陶瓷颗粒和粘结剂固结成颗粒。
5. 5.收集——颗粒落到锥底，经卸料阀排出。细粉在旋风分离器和布袋除尘器中分离，可以返回浆料。
6. 6.冷却与筛分——颗粒经冷却和筛分，再存放在控湿料仓中等待压制。

关于基本原理，可参阅我们的喷雾干燥的工作原理介绍。

哪些因素决定颗粒质量

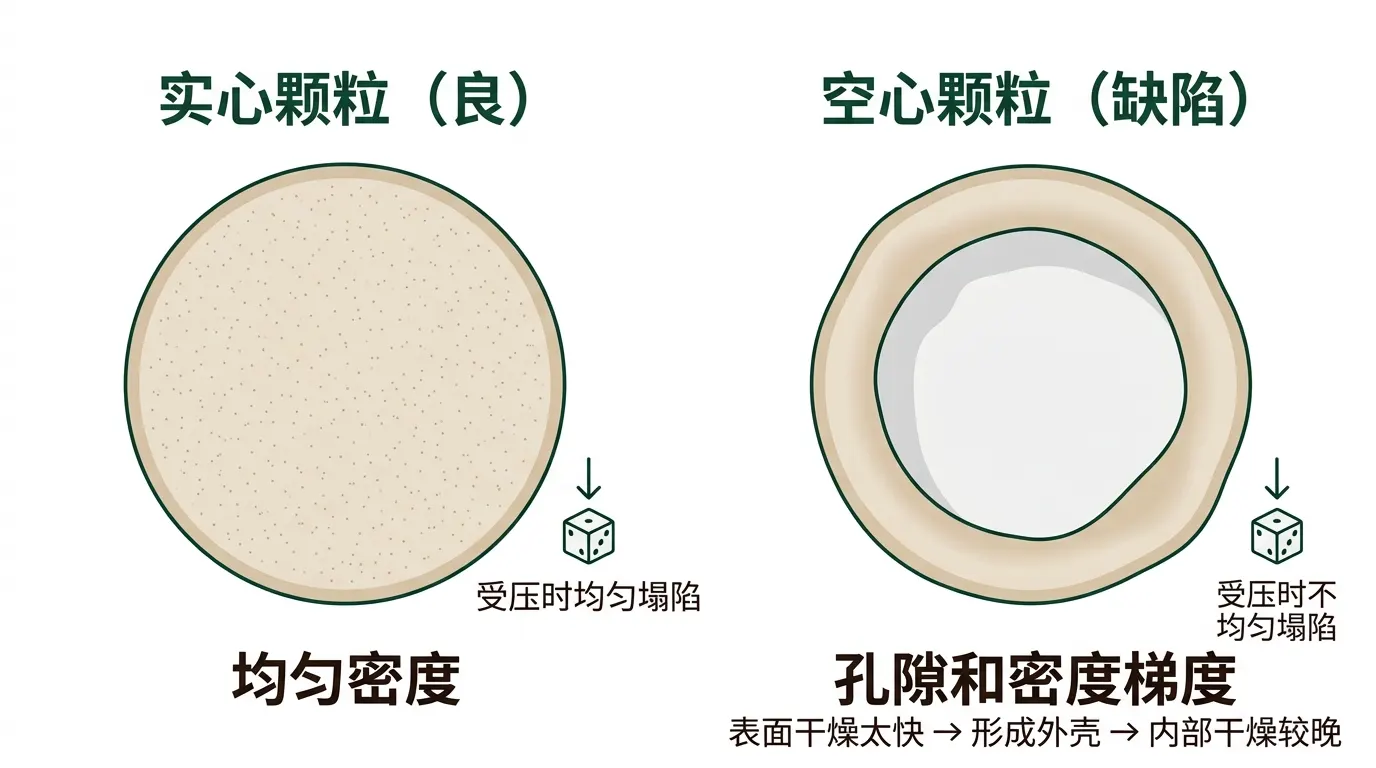

空心颗粒是典型缺陷。如果液滴表面干得太快，会先形成外壳，内部干得慢，结果是空心或凹陷的颗粒，压制时不能均匀塌陷。降低进风温度、提高浆料固含量或换用其他粘结剂，通常有帮助。合适的平衡点要通过试验确定。

压力喷嘴还是离心式：陶瓷该选哪种雾化器？

两种都可用于陶瓷浆料，选择取决于您想要的颗粒大小和生产规模。

压力喷嘴喷雾干燥机。高压泵把浆料推过塔顶的喷嘴。这样得到的颗粒较粗、范围较窄，在瓷砖和工业陶瓷粉料中很常见。喷嘴和压力的选择决定液滴大小，所以同一台设备可以生产较粗或较细的颗粒。迅驰干燥的YPG-压力喷雾干燥机进风温度范围为 150 至 350 °C，YPG-50 至 YPG-1000 各型号的蒸发量从 50 到 1,000 kg/h。它能处理陶瓷浆料，产出大小和密度均匀、流动性好的压制用颗粒。

离心喷雾干燥机。由旋转圆盘雾化浆料。离心雾化器能处理粘稠和有磨蚀性的物料而不会堵塞喷嘴，产出的颗粒更细，适合某些工业陶瓷和粉料。迅驰干燥的LPG-离心喷雾干燥机型号从 LPG-5 到 LPG-200-2000，蒸发量从 5 到 2,000 kg/h。

有磨蚀性的陶瓷浆料会磨损喷嘴孔口，使液滴大小随时间变化。如果选用喷嘴系统，请询问耐磨孔口材料和更换周期。我们的喷雾干燥机雾化方式对比对两者做了更详细的比较。

热源与运行成本

陶瓷喷雾干燥在较高的进风温度下运行，因此热源是运行成本的重要组成部分。迅驰干燥的压力式和离心式干燥机，视型号可配电加热、蒸汽加电加热、燃油、燃气，较大型号还可配热风炉。生产规模下，有条件时燃气或热风炉通常成本更低，电加热则适合小型生产线和中试。询价时请确认具体型号可选的热源。

关于成本的讨论，请参阅我们的喷雾干燥机成本指南。

浆料制备与干燥机同样重要

许多颗粒问题在浆料进入干燥机之前就已经埋下。养成三个习惯，作用会很大。

球磨到稳定的粒度。批与批之间粒度漂移的浆料，粘度和液滴形成都会变化。要把球磨时间和由此得到的粒度分布控制好。

按固定顺序加入粘结剂。粘结剂加得太早，可能在球磨中被破坏；加得太晚，又可能混合不均。请记录加料顺序并保持一致。

浆料陈化并除气。裹入的空气会在颗粒中形成空隙。在带搅拌的储罐中短暂停留，可以让气泡逸出、粘度稳定。

每次开机前都检查粘度和固含量，而不是只在出问题时才查。这个简单的例行检查，能为干燥机的故障排查省下大量时间。

哪些陶瓷使用喷雾干燥？

• 墙地砖坯体。用量大，粗压制颗粒。
• 工业与结构陶瓷。氧化铝、氧化锆和硅基粉料压制成零件。
• 电子陶瓷。电容器和绝缘体粉料，颗粒均匀性影响电性能。
• 耐火材料和磨料。需要密度一致的压制成型件。
• 陶瓷支撑剂和催化剂载体。由浆料制成球形颗粒。

我们的陶瓷行业页面列出了完整的设备系列，包括用于陶瓷原料的干燥机和粉碎机。

应避免的常见错误

忽视浆料流变性。会沉降或增稠的浆料会堵塞管道和喷嘴。要控制好分散剂，并保持浆料处于搅拌状态。

一味追求最高固含量。固含量很高虽能降低蒸发负荷，但会让雾化变得困难。请选择仍能稳定喷雾的最高固含量。

出风温度设得过高。过度干燥的颗粒会失去粘结剂活性，压制效果差；太湿又会粘连结块。请根据压机要求确定目标含水率。

只按蒸发量选择产能。陶瓷的实际产量取决于浆料固含量。应先把需要的粉料产量（吨/小时）换算成浆料进料量，再换算成蒸发负荷。

跳过中试。浆料的表现取决于您的原料和粘结剂体系。中试可以确认颗粒大小、含水率和流动性，并给出放大参数。我们的测试中心可以用您的浆料做收费试验。

如何确定陶瓷喷雾干燥机的规格

索取报价前请准备好以下信息：

• 陶瓷种类和球磨后粉料的粒度。
• 浆料固含量、粘度和粘结剂体系。
• 所需的颗粒粒度范围和含水率。
• 目标产量，以干粉吨/小时计。
• 可用的热源、电力和燃料。
• 塔高等现场限制条件。

结论

喷雾干燥让陶瓷粉料成为可直接压制的粉料。这一工艺使您能控制颗粒大小、密度和含水率，而合适的干燥机取决于您的浆料和产量。请让雾化器与浆料相匹配，选择适合现场条件的热源，并在确定整条生产线之前通过试验确认颗粒质量。

下一步：申请中试，用您的陶瓷浆料测试。中试为收费服务，结果可为干燥机选型和运行参数提供依据。

常见问题

喷雾干燥在陶瓷中有什么用途？

它把陶瓷浆料转变成适合干压成型的、流动性好的颗粒。颗粒填模均匀，压制出的坯体均匀，从而减少烧成后的开裂和变形。

陶瓷用压力喷嘴式和离心式喷雾干燥机有什么区别？

压力喷嘴系统用泵把浆料压过喷嘴，通常产出较粗、范围较窄的颗粒。离心系统使用旋转圆盘，能很好地处理粘稠或有磨蚀性的浆料，往往得到较细的颗粒。

陶瓷喷雾干燥用多高的进风温度？

迅驰干燥的压力喷雾干燥机进风温度范围为 150 至 350 °C。实际使用的温度取决于浆料、粘结剂和您想要的颗粒结构，应通过试验确定。

为什么有些喷雾干燥的陶瓷颗粒是空心的？

如果液滴表面干得太快，会先形成外壳，内部干得较晚，留下空心或凹陷的颗粒。降低进风温度、提高浆料固含量或更换粘结剂，通常有帮助。

如何选择陶瓷喷雾干燥机的产能？

从您需要的干粉产量（吨/小时）出发，用浆料固含量换算成浆料进料量，再换算成水分蒸发量。干燥机型号是按蒸发量（kg/h）标定的。

喷嘴能处理有磨蚀性的陶瓷浆料吗？

有磨蚀性的浆料会逐渐磨损喷嘴孔口，使液滴大小发生变化。请询问耐磨孔口材料和更换周期，或者考虑改用离心雾化器。

如何确认干燥机适合我的浆料？

做一次中试。它会用您自己的浆料测出颗粒大小、含水率和流动性。中试为收费服务，您可以通过联系页面申请。
