闭路循环喷雾干燥机：无爆炸风险地干燥溶剂型物料

闭路循环喷雾干燥机让惰性气体（通常是氮气）在干燥室内循环，而不是把热空气直接排向大气。由于循环气体几乎不含氧，它可以干燥含有易燃有机溶剂的物料，或对氧敏感的活性成分；又因为回路是密闭的，蒸发出来的溶剂可以冷凝回收，而不是排放掉。

如果您的物料是水溶液，就不需要这种设备。常规的开放式喷雾干燥机成本更低、结构更简单，技术也非常成熟。闭路循环系统只在少数几种情况下才值得选用：喷雾液体中含有乙醇、丙酮、异丙醇或其他有机溶剂；粉体遇热空气会氧化；或者环保法规不允许排放溶剂。本文说明回路如何工作、适用于哪些场合，以及购买前应当问清哪些问题。

背景：为什么开放式干燥遇到溶剂就行不通

在开放式喷雾干燥机中，环境空气经加热后通过干燥室，带走蒸发出来的水分，再经过滤器和排风机排出。对水来说这没有问题。但当蒸发出来的是易燃溶剂时就危险了，因为此时排出的气流是空气与溶剂蒸气的混合物。只要这种混合物的浓度落在爆炸下限与上限之间，又遇到静电放电或高温表面等点火源，就存在火灾或爆炸的危险。

消除这种危险有两条路：一是控制蒸气浓度，但很难保证整批物料在整个过程中都不超标；二是去除氧气，这样无论溶剂浓度多少都不可能燃烧。闭路循环设计走的是第二条路。

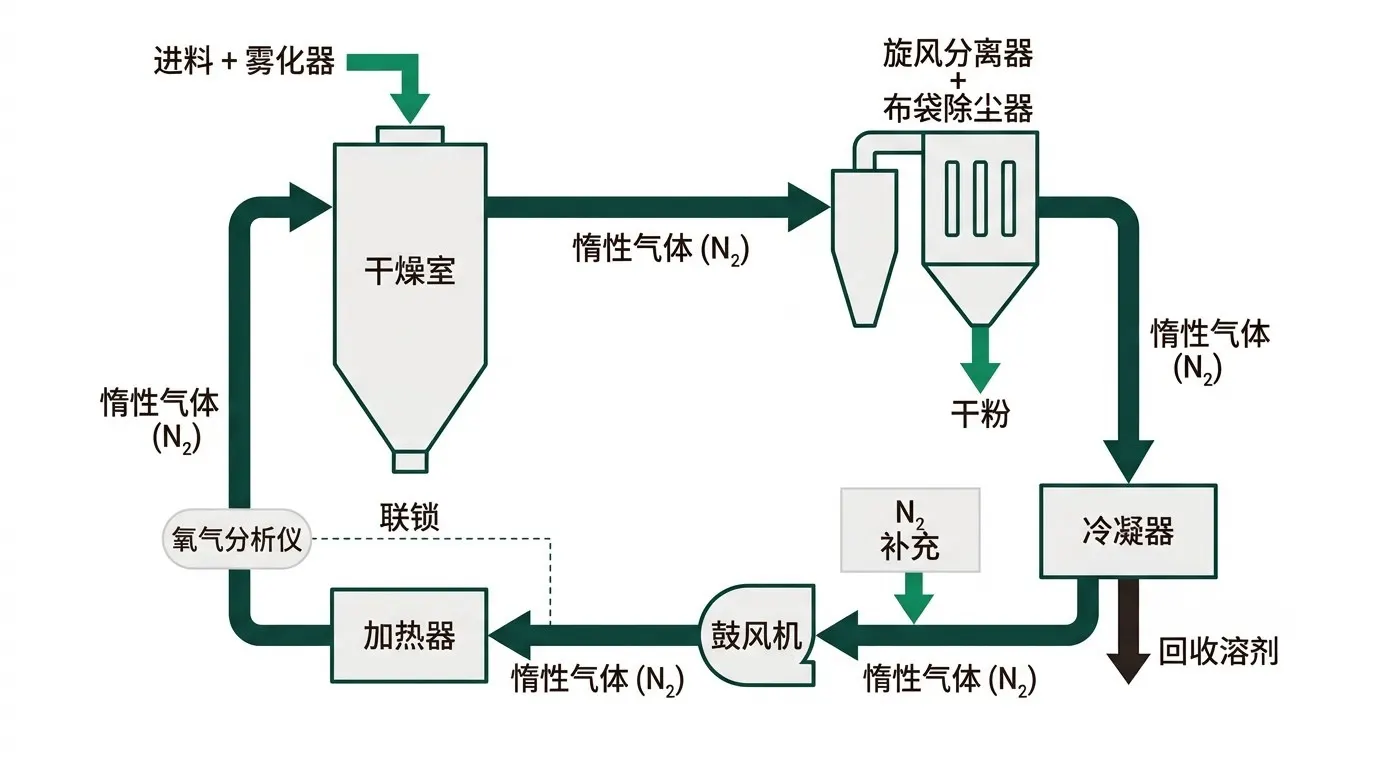

闭路循环喷雾干燥机的工作原理

基本流程与任何喷雾干燥机相同：物料雾化、液滴与热气体接触、蒸发、分离粉体。不同的是围绕气体的整套系统。

1. 1.供给惰性气体——系统用氮气置换，直到氧含量降到设定限值以下，通常由氧分析仪监测，并与加热器和进料泵联锁。具体限值取决于溶剂种类和您的安全标准，因此报价单中的任何数字，都应对照您自己的风险评估加以确认。
2. 2.加热与干燥——循环气体加热后进入干燥室，与雾化后的物料接触，溶剂和水分蒸发进入气体。
3. 3.分离粉体——旋风分离器（必要时再加布袋除尘器）把干粉分离出来。此时气体已携带溶剂蒸气，离开粉体收集段。
4. 4.冷凝与溶剂回收——气体通过冷凝器，溶剂被冷却到露点以下，以液体形式收集。脱除溶剂后的气体重新加热，送回干燥室。
5. 5.补充与压力控制——少量新鲜氮气用来补充损耗，回路保持在受控的微正压，防止空气漏入。

迅驰干燥的GXP-闭路循环喷雾干燥机正是基于这一原理设计：密闭的惰性气体回路、从物料中回收溶剂，以及无氧防爆设计。在 100 至 300 °C 的进风温度范围内，成品含水率为 3% 至 8%，与常规喷雾干燥的表现相当。

闭路循环喷雾干燥机在哪些场合值得多花这笔钱

在蒸发量相同的情况下，闭路循环系统比开放式设备贵。它需要冷凝器、氮气供应、氧分析仪、气密的干燥室，以及更复杂的控制系统。只有符合下列情况之一时才应选用。

溶剂型物料。树脂溶液、涂料聚合物、以溶剂为载体配制的颜料悬浮液，以及许多特种化学中间体，都是溶解或分散在有机溶剂中的，不能用空气喷雾干燥。

对氧敏感的产品。有些活性成分即使溶于水，在干燥温度下也会氧化。某些化妆品活性成分、生物基材料和精细化学品在有氧条件下会失去活性或变色，惰性回路可以保护它们。

药物中间体。喷雾干燥被广泛用于制备无定形固体分散体，这类产品通常在有机溶剂混合物中配制。如果您正在开发这类产品，可参阅我们的制药喷雾干燥概述了解工艺背景。

溶剂价值或合规要求。如果溶剂价格较高，或者排放会超出限值，回收既能抵消部分设备投资，也能消除合规问题。

电池与先进材料。一些前驱体和电极浆料使用有机溶剂，并且对水分和氧都敏感。我们的文章电池材料为什么需要惰性气体干燥介绍了更完整的背景；而当物料是膏状而非可喷雾的液体时，用于溶剂回收的真空旋转干燥则是另一种选择。

闭路循环与开放式：对比

运行成本这一点常被忽略。闭路循环要先把气体冷却以冷凝溶剂，再重新加热，因此能量平衡与开放式不同，冷却负荷还取决于溶剂种类和蒸发量。请让供应商提供公用工程清单，涵盖氮气消耗、冷却水或冷水机负荷以及加热功率，而不是只看加热器的额定功率。

索取报价前应明确哪些信息

设备供应商只有了解您的物料，才能为闭路循环系统选型。请先准备好下列信息。

溶剂体系。写明物料中的每种溶剂及其大致比例。沸点、闪点以及是否与水互溶，都会影响冷凝器设计和气体温度。

固含量与粘度。这两项决定雾化器的选择和可达到的处理量。稀的低粘度物料可以用喷嘴喷雾，粘稠或高固含量的物料可能需要其他类型的雾化器。关于雾化器的取舍，请阅读我们的喷雾干燥机雾化方式对比。

产品的热限制。产品的最高温度、无定形产品的玻璃化转变温度以及降解温度，决定进风和出风温度的上限。

目标粉体性质。粒径、堆密度、残留溶剂限值和残留水分。其中残留溶剂往往是法规规定的指标，喷雾干燥之后通常还需要再做一道二次干燥。

产能。说明您希望处理的进料量，以升或千克每小时计。蒸发能力取决于溶剂：潜热较低的溶剂，单位热量输入下比水蒸发得更快，所以不能直接照搬水体系的产能数据。

现场与安全条件。危险区域划分、可用的氮气供应、冷却公用工程，以及您所在市场适用的标准。

应避免的常见错误

水相物料却买闭路循环机。如果既没有溶剂，也没有氧敏感问题，额外的复杂性对您毫无益处。请选用标准系统，例如YPG-压力喷雾干燥机或LPG-离心喷雾干燥机。

把「防爆」当成单一功能。防爆是一项系统属性，取决于氧含量控制、点火源控制、粉体接触部件的接地、泄爆或抑爆设计以及区域划分。请问清楚供应商包含其中哪几项，哪些仍由您自己负责。

忽视干燥机之后的粉体处理。在氮气保护下离开干燥室的粉体仍可能含有残留溶剂，收集容器、输送管线和包装环节需要与干燥机本身同样谨慎。

跳过试验。溶剂物料与水物料的表现不同，液滴干燥速率、结皮和颗粒形貌都会变化。在投入资金之前，用您自己的物料做一次试验，可以得到残留溶剂数据、粉体性质和放大参数。我们的测试中心提供收费中试，用于此目的，您拿到的报告既可作为技术规格的依据，也可支撑您的安全论证。

低估密封。任何空气泄漏都会抬高氧含量并触发联锁。请询问密封设计、氧监测方式，以及系统在断电时的表现。

如何降低决策风险

先从物料入手，而不是从机器入手。写下溶剂、固含量和产品限制条件，然后判断需要完整的溶剂回收、只需排除氧气，还是两者都要。最后做试验：用您的物料做一次中试，可以得到进风和出风温度、粉体水分和残留溶剂的实测数值，安全而经济的全尺寸设计正是以这些数据为基础。

如果您还在为溶剂湿料在喷雾干燥与其他方案之间犹豫，可以阅读带溶剂回收的真空干燥的对比，并参考喷雾干燥机选型指南了解通用的选型原则。

结论

当物料含有溶剂或对氧敏感，而粉体又必须干燥、流动性好且便于安全处理时，闭路循环喷雾干燥机就是合适的工具。它以更高的设备成本换来安全运行和溶剂回收。请先明确溶剂体系和产品限制条件，确认公用工程和安全要求，再用真实样品验证，然后才确定整机方案。

下一步：申请中试，用您自己的物料测试，我们的工程师会根据结果推荐回路配置。中试为收费服务。

常见问题

闭路循环喷雾干燥机与普通喷雾干燥机有什么区别？

普通喷雾干燥机加热环境空气，使其一次性通过干燥室后排出。闭路循环喷雾干燥机则让氮气等惰性气体在密闭回路中循环，既排除了氧气，又能把蒸发出来的溶剂冷凝回收。

闭路循环喷雾干燥机能处理乙醇、丙酮等易燃溶剂吗？

可以，这正是它的主要用途。用分析仪和联锁把氧含量控制在设定限值以下，就消除了燃烧所需的氧气。具体限值和安全设计应对照您的溶剂和当地标准加以确认。

闭路循环喷雾干燥机能回收溶剂吗？

能。离开粉体收集器的气体通过冷凝器，溶剂被冷却为液体并收集起来，净化后的气体重新加热，返回干燥室。回收率取决于溶剂种类和冷凝器设计。

闭路循环喷雾干燥机的进风温度是多少？

迅驰干燥的闭路循环喷雾干燥机进风温度范围为 100 至 300 °C，成品含水率为 3% 至 8%。实际使用的温度取决于您的溶剂和产品的热限制。

闭路循环喷雾干燥机的运行成本比开放式更高吗？

通常是的。您需要承担氮气补充、冷凝器冷却和循环气体再加热的费用。如果回收的溶剂有价值，或者回收使您得以满足排放限值，这部分成本可以有所抵消。

水相物料需要闭路循环喷雾干燥机吗？

通常不需要。如果物料是水基的，产品又不怕氧，开放式喷雾干燥机更简单、更便宜。只有存在溶剂、氧敏感或排放法规要求时，闭路循环才有必要。

如何确定适合我项目的规格？

请提供溶剂体系、固含量、进料量和产品限制条件。用您自己的物料做一次中试，可以得到为生产设备选型所需的实测数据。中试为收费服务，您可以通过联系页面申请。
