碳酸锂与氢氧化锂干燥：实现电池级产品的6条经验法则

电池级碳酸锂（Li₂CO₃）和一水氢氧化锂（LiOH·H₂O）的干燥之所以困难，是因为它们兼具两种几乎其他工业粉体都不会同时遇到的特性：LiOH在干燥过程中会与空气中的CO₂反应，自身转化为Li₂CO₃杂质；而电池级纯度对磁性杂质的限值通常以ppb（十亿分之一）为单位。如果干燥设备只解决了其中一个问题而忽视了另一个，产出的物料依然会不合格。 只有两者兼顾——既采用隔绝CO₂的密封气氛，又真正实现接触部件无铁设计——才能生产出电池级产品，而非普通的工业级产品。

无论您是将盐湖卤水或锂辉石提取的锂盐提纯至电池级，还是在外购锂盐进入正极材料前驱体生产线之前进行二次干燥，干燥工序都绝非一项普通的公用工程。它是整个工艺流程中最后一道单元操作，既能保全、也可能毁掉您耗费整套精炼装置才获得的纯度。本指南将详细介绍实际生产中常见的失误、决定成败的六条法则、两种锂盐之间的差异，以及那些往往直到投产后才暴露出来的规格设定误区。

为什么锂盐不是普通粉体

有三种材料特性决定了下游的所有设计决策。只要忽略其中任何一项，干燥机看似运行良好，产出的物料却会在电池厂的来料检验中被判不合格。

CO₂反应性——LiOH在空气中化学性质不稳定

氢氧化锂极易与空气中的二氧化碳发生反应，在颗粒表面转化为碳酸锂。环境空气中的CO₂浓度足以使该反应持续进行，且当物料处于温热状态、新鲜暴露且具有较大比表面积时——这恰恰是干燥机内部的典型工况——反应会显著加速。

由此产生了一个反直觉的结果：干燥工序本身正是污染风险最高的环节。 一批进干燥机时还符合规格的LiOH·H₂O，出料时可能已携带了后续工序无法去除的碳酸盐杂质。正因如此，对于大多数无机盐而言作为默认方案的开放式对流干燥，在此处却是错误的起点；该工艺通常需要在干燥且经脱碳处理的空气或氮气保护下密封进行。这与正负极材料生产所遵循的气氛控制逻辑一致，相关基础工程设计详见我们的《电池材料惰性气体干燥指南》。

结晶水——LiOH·H₂O是水合物，而非湿粉体

除了离心或过滤工序带来的自由表面水分外，LiOH·H₂O的晶格内部还含有结构结合水。这是两种性质完全不同的水分，脱除它们所需的能量水平也各不相同。

干燥一水合物的关键在于去除自由水分，同时避免开始脱除结晶水。若产品温度过高或受热时间过长，就会引发局部且不均匀的脱水：部分颗粒向无水LiOH转化，另一部分则未发生变化，导致整批物料不仅偏离含量指标，物理性质也变得不一致。此外，部分脱水的物料化学活性更强，更容易在热表面上结块。

干燥不足则是另一种失效模式，同样危害不小。残留的自由水分会导致储存期间结块，促进碳酸盐进一步生成，并在来料检验时表现为水分超标。

⚠️ 文献中公布的LiOH·H₂O脱水起始温度通常被业内作为设计参考目标，但并非通用标准。安全的产品温度上限取决于您的晶体形貌、粒度分布、停留时间及真空度，必须针对您自身的物料进行验证确认，而不能直接套用表格数据。

磁性杂质——ppb级别的严苛指标

电池级锂盐对磁性杂质（尤其是铁）的限值极低，通常以ppb计。这是因为微量金属颗粒一旦混入正极或电解质前驱体，就可能诱发电池内部短路或加速电芯老化。这一要求远比食品、制药或精细化工行业（也是大多数干燥机设计的适用标准）严格得多。

在这一精度级别下，污染源往往来自设备本身：粉体与搅拌桨叶之间的摩擦、密封面的磨损、焊缝及粗糙表面产生的颗粒脱落，以及任何相对运动部件释放的金属细屑。干燥机本身就是潜在的污染源，绝非惰性的容器。

实现电池级锂盐干燥的6条经验法则

法则1：密封整个流程路径，而非仅仅密封干燥机

一个气密性良好的干燥腔室若连接着敞开的出料溜槽，就称不上是密封工艺。只要温热物料接触到室内空气，CO₂侵入和吸潮就会发生，具体位置包括：进料口、视镜、取样点、出料阀、冷却段、输送环节以及包装工位。

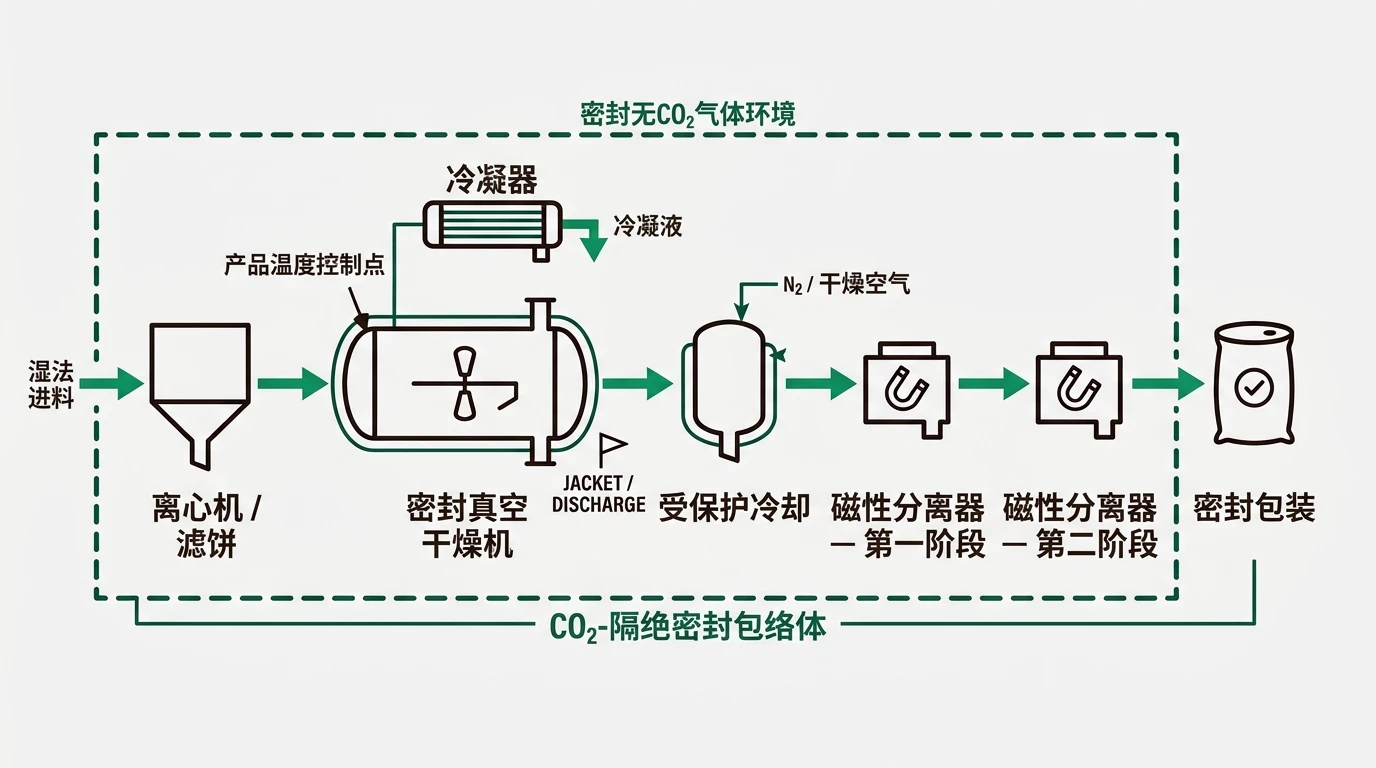

保护性气氛的设计范围应从进料口一直延伸至密封包装完成。在实际操作中，这意味着干燥机需采用闭路干燥空气或氮气循环系统，配备气密性良好的旋转阀或双翻板出料阀，中间缓冲仓设有气体保护，且包装过程也在相同的保护气氛下进行。应在技术规格书中明确量化泄漏率指标，并注明验证方法。

法则2：将结晶水视为受控变量，而非副产物

由于自由水分与结晶水之间并无绝对界限，唯一可靠的控制手段是产品温度——而非进气温度或单纯的干燥时间。真空条件下的间接（传导）干燥能够实现这种精确控制：真空降低了蒸发温度，使自由水分在产品温度远低于脱水窗口时即可脱除；同时夹套温度为物料设定了不可逾越的硬性上限。

直接热风接触式干燥则恰恰相反。它会在料床内形成温度梯度，而最高温区域决定了您的质量风险。对于LiOH·H₂O而言，这也是支持选用间接真空干燥设备而非对流干燥设备的最有力论据。

法则3：从接触表面到磁选机组，系统化实现“无铁”设计

“无铁”是一项系统性属性，而非图纸上的一个简单的材质标注。它需要以下措施协同配合：

• 接触部件选材 —— 针对碱性、磨蚀性工况，选用低颗粒脱落的不锈钢牌号，并充分考虑LiOH在高温下的强腐蚀特性。
• 表面处理 —— 所有接触物料的表面的均需抛光并钝化处理，焊缝打磨平整过渡，内部不得有易磨损粉体或积存残料的粗糙死角。
• 严格的机械间隙控制 —— 合理设定搅拌桨与筒壁的间隙，确保桨叶绝不碰壁；耐磨件需明确规定规格并按计划定期检查。
• 多级磁选分离 —— 在干燥机下游及包装前分别设置高强度磁选机，确保设备内部产生的任何金属杂质在进入客户包装前被有效捕获。

面对ppb级的磁性杂质指标，切勿轻信“全不锈钢制造”这样的笼统答复。务必追问具体牌号、表面光洁度、间隙控制标准以及磁选机的安装位置。

法则4：根据锂盐种类选型，而非照搬工厂既有习惯

Li₂CO₃与LiOH·H₂O的性质差异显著，盲目复制现有产线配置是一种常见且代价高昂的错误。Li₂CO₃流动性相对较好，主要问题是表面水分，辅以铁含量控制即可。而LiOH·H₂O对CO₂敏感、含结晶水、具强腐蚀性且易压实结块，其工艺窗口要狭窄得多。详细的选型逻辑请参见法则5。

法则5：消除容器内的死区与热点

凡是物料滞留时间超过设计停留时间的区域，都会导致过干；凡是表面温度超过设计上限的部位，都会引起局部脱水或结块。在碱性盐工况下，加热表面上的结块物料还会导致批次间清洁困难和交叉污染问题。

需重点考察搅拌器几何形状及扫掠覆盖率、轴封吹扫布置、出料结构设计（最后一批物料能否真正排净？），以及加热面是否分区控温，以确保整个容器范围内的夹套温度上限均能维持在脱水窗口以下——而不仅仅是平均值达标。

法则6：在确定规格前，务必用自有物料验证工艺窗口

决定锂盐干燥机性能的三个关键参数——结晶水开始脱除前的产品温度上限、将碳酸盐生成量控制在规格内所需的气氛质量、以及在不发生过干的前提下达到目标水分所需的停留时间——均取决于您特定晶体的性质，而非该盐类的通用特性。晶体形貌和粒度分布不同的盐湖提锂与矿石提锂产物，其干燥行为截然不同。法则6之所以存在，是因为即便法则1至5全部正确实施，若设定点错误，依然无法成功。

三种锂盐产线的差异

产线	主要约束条件	典型干燥方案
LiOH·H₂O（一水合物）	隔绝CO₂；须保留结晶水；强腐蚀性且易压实	在真空或干燥脱碳空气/氮气气氛下进行密封、间接、低温干燥，产品温度控制在脱水窗口以下，且无死区
无水LiOH	需在较高温度下有意进行完全脱水；全程仍对CO₂敏感	在受控的隔绝CO₂气氛下，于脱水窗口以上进行连续或批次热处理，并配备保护性冷却及包装
Li₂CO₃	去除表面水分；控制铁/磁性杂质；保证产品一致性	采用较低温度干燥，接触部件无铁设计并配置在线磁选；气氛要求虽不如LiOH苛刻，但仍需保持干燥洁净

实际启示：同时生产两种锂盐的工厂不应假定一台设备可兼顾两种任务。尤其是无水LiOH的生产，与一水合物干燥是完全不同的单元操作——它属于受控脱水工序，通常需采用专用设备。

设备选型：实际规格如何确定

用途	常用设备选择	原因
LiOH·H₂O最终干燥，批次生产	真空桨叶干燥机或真空耙式干燥机	设计上即为密封结构，间接加热且有硬性温度上限，真空降低蒸发温度，温和搅拌避免死区
Li₂CO₃ / LiOH·H₂O连续干燥，大产量	真空水平圆盘干燥机	紧凑的密封容器内提供大面积间接加热，停留时间可控，适合稳定的高吞吐量运行
易碎或易压实晶体的温和批次干燥	双锥回转真空干燥机	整体容器旋转，无内部搅拌器——剪切力极小，内部磨损面极少，批次间易于清洁
脱水制备无水LiOH	带气氛控制的回转窑	适用于连续高温工况，配备密封的隔绝CO₂气体回路及保护性冷却系统
Li₂CO₃表面水分去除，高吞吐量，气氛要求不苛刻	水平振动流化床干燥机	高效、温和，对流动性好的粉体停留时间明确——仅适用于CO₂暴露非主要约束条件的场合

有两点选型说明值得明确指出。第一，对流式和流化床设备是Li₂CO₃的合理选择，却是LiOH·H₂O的错误默认选项 ——同一台能高效干燥碳酸锂的设备，会使氢氧化锂暴露于大量流动气体中，而这恰恰是您极力避免的情况。第二，喷雾干燥出现在锂加工流程中这些步骤的上游，主要用于前驱体和浆料路线，而非锂盐精制环节；如果您的工艺涉及该步骤，请参阅我们的《锂电池材料喷雾加工概述》及更广泛的《工业真空干燥机指南》（针对批次端）。若想从基本原理出发全面了解各类干燥机，请阅读《如何选择工业干燥机》。

迅驰干燥（RETCL PROCESS）的产品覆盖上述两条技术路线——既有用于批次生产和精制环节的密封真空桨叶、耙式、圆盘及双锥干燥机，也有用于连续生产端的回转窑、旋转闪蒸干燥机和气流干燥机——因此可以针对每个工序匹配相应的气氛与温控策略，而非强行让一台设备包打天下。

常见误区警示

• 只密封干燥机却让出料口敞开。 这是氢氧化锂工厂最常犯的错误。只要温热物料接触到室内空气，就会发生碳酸盐化和吸潮复吸，而出料、冷却、输送和包装阶段若不特别指定保护措施，均处于室内空气中。必须定义端到端的全程保护范围。
• 以为注明“不锈钢”就能满足ppb级磁性杂质限值。 真正决定指标的是材质牌号、表面光洁度、焊缝处理、搅拌间隙及磁选机布置。采购订单上一个笼统的材料标注根本无法保证达标。
• 控制进气温度或夹套温度，而非产品温度。 对于水合物而言，决定结晶水能否保留的变量是颗粒实际达到的温度——包括料床中最热部分的温度，而非平均温度。
• 将Li₂CO₃的工艺直接套用于LiOH·H₂O。 这是两个完全不同的问题。碳酸锂干燥关注的是表面水分和洁净度；氢氧化锂干燥关注的是气氛控制和水合物稳定性。适用于前者的设备可能对后者完全不适用。
• 仅按稳态消耗量来选配干燥气或氮气供应系统。 开机时的置换吹扫以及故障恢复后的气氛重建，所需气量远超稳态运行。供气能力不足会导致开机时间过长，更糟糕的是会诱使操作人员在气氛尚未达标时就提前投料。
• 依据供应商样本数据放大，而非基于自有晶体进行中试。 盐湖提锂与矿石提锂的盐类，乃至同种盐的不同结晶工艺产物，其干燥曲线各不相同。通用表格无法反映粒度分布、晶体形貌以及您的物料在出料阶段的实际行为。

确定规格前，先通过中试验证工艺窗口

使锂盐干燥机有效运行的各项设定点无法从现成表格中查得。必须在能够重现生产设备密封、间接加热条件的装置上，针对您的进料进行实测。

正因如此，迅驰干燥（RETCL PROCESS）设立了内部中试实验室：您可以携带Li₂CO₃或LiOH·H₂O样品——滤饼、离心出料或待复干的外购盐——在确定正式规格前先行试验。我们会测定干燥曲线，确定结晶水开始脱除前的产品温度上限，确认将碳酸盐生成量控制在规格内所需的气氛质量，并检测物料在出料、冷却及包装环节的行为表现——因为在技术上正确的干燥步骤之后，纯度往往就是在

这些环节丧失的。凭借20余年行业经验和深度定制能力，我们的工程师利用中试数据精准确定容器尺寸、加热面积、气体回路、密封结构及磁选系统配置，确保一次设计到位——避免在投产调试时才发现偏差。

结语

电池级锂盐干燥并非简单的温度与时间控制问题。它是一个在同一容器内同时发生的气氛控制、水合物稳定性及防污染三重难题——设备要么在设计上统筹解决这三大问题，要么就会因忽视其中任何一项而失败。务必密封全流程路径，控制产品温度而非气体温度，从接触表面到磁选机组系统化实现无铁设计，根据锂盐种类而非工厂习惯选型，消除死区，并在冻结规格前用自有晶体验证工艺窗口。

正在将碳酸锂或氢氧化锂加工至电池级——却不确定您的物料实际需要的温度上限和气氛条件？ 欢迎寄送样品：我们的中试实验室可测定干燥曲线及安全操作窗口，确保生产设备一次选型正确。您也可以直接联系我们并提供工艺数据，我们将告知需要测试的具体内容。

常见问题解答
