真空托盘干燥机：工作原理及选型指南

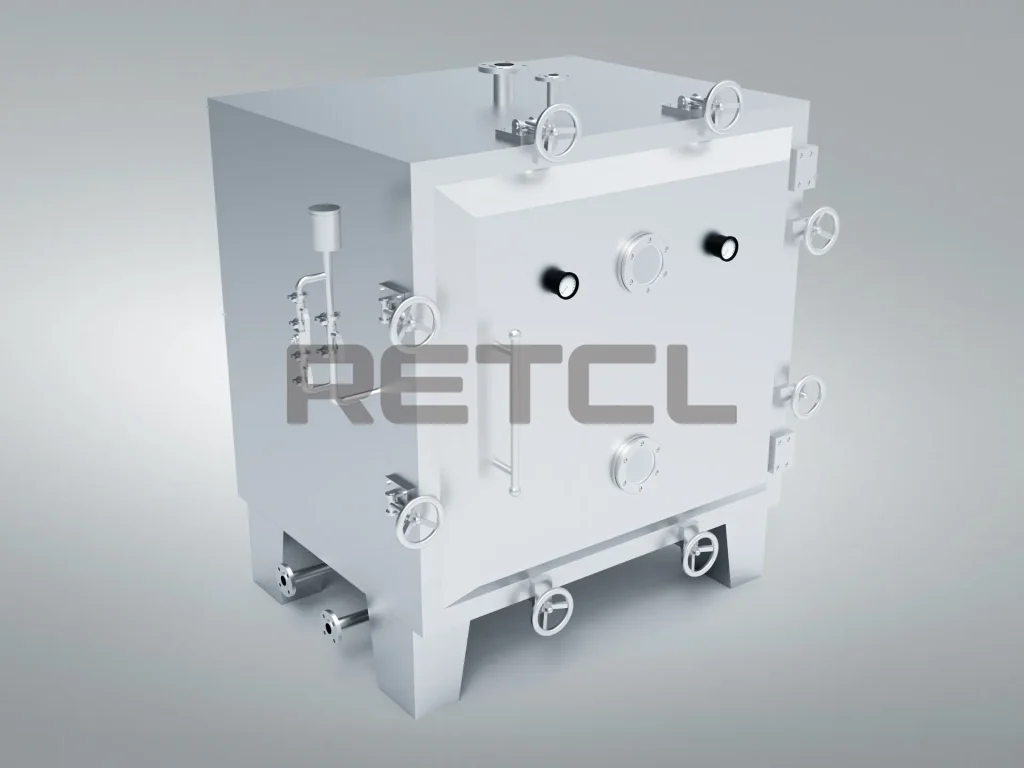

真空托盘干燥机——又称静态真空箱式干燥机或真空层架干燥机——是将物料置于密封腔体内加热层架上的固定托盘中，在真空状态下进行干燥的设备。热量通过层架传导至托盘，再传入物料；同时，低压环境降低了水的沸点，使干燥过程可在40–80°C下完成，全程无需翻动物料，也无需通入干燥气体。

该设备最显著的特点是物料始终保持静止状态。这既是其最大优势，也是其主要局限。

背景概述：为何买家仍青睐这种“最慢”的真空干燥机

在各类真空干燥设备中，其他机型大多通过翻滚、螺旋输送或桨叶搅拌等方式对物料进行扰动，以加快传热速度。而真空托盘干燥机却刻意避免任何形式的搅动，但即便如此，它仍是制药和精细化工行业中最常被选用的真空干燥设备之一。原因在于，某些产品完全无法承受任何机械作用：例如易碎的晶体在桨叶作用下会破碎；高活性原料药必须确保每一克都留在可追溯、可单独识别的托盘中；又如小批量临床试验样品，与因磨损导致的产品损失相比，延长干燥周期所带来的成本微不足道。在这些特定约束条件下，较长的干燥时间是必要代价，而非设备缺陷。

工作原理

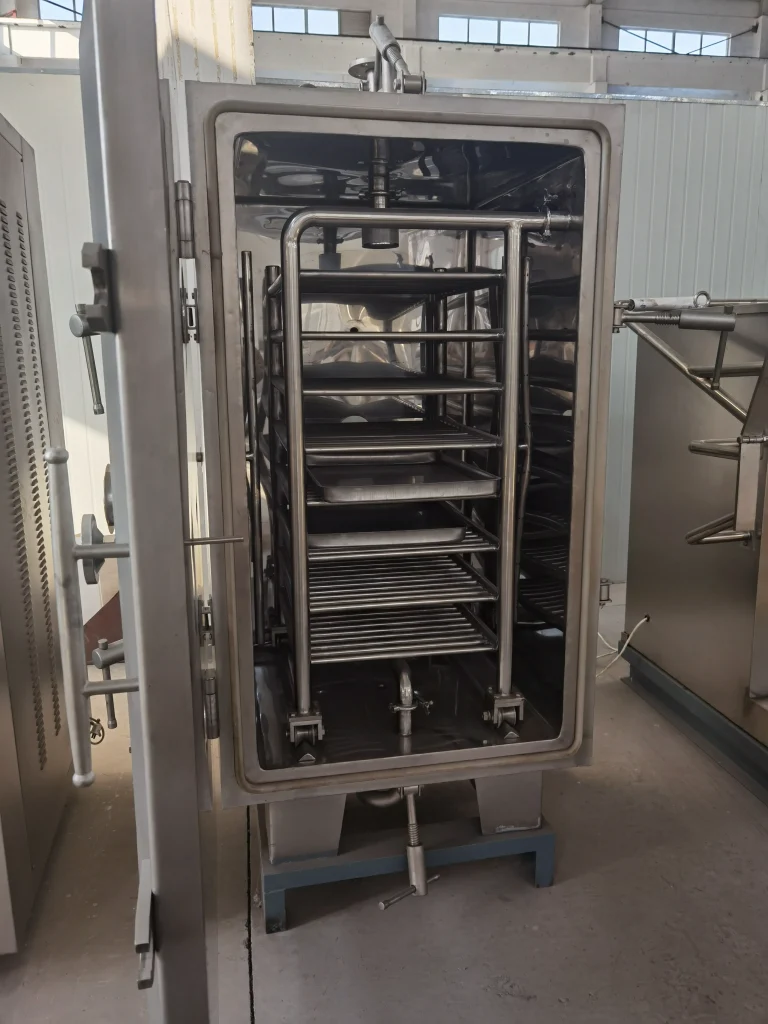

1. 1.装料——将物料均匀铺放在托盘中，再将托盘放入腔体内的中空层架上。
2. 2.密封与抽真空——关闭箱门，启动真空泵将腔体压力降至通常为10–100 mbar的真空状态。
3. 3.间接加热——热水、蒸汽或导热油在层架内部循环流动。热量以传导方式传递：层架→托盘→物料。
4. 4.低温蒸发——在30 mbar压力下，水的沸点约为24°C；在100 mbar下约为46°C。因此水分可在远低于常压沸点的温度下蒸发。
5. 5.蒸汽捕集——产生的蒸汽在进入真空泵前被导入冷凝器（这对溶剂回收至关重要）。
6. 6.冷却与出料——破空前可先对层架进行冷却，避免产品在高温状态下接触外界空气。

为何选择静态托盘式设计？

无机械搅动意味着：

• 易碎晶体和团聚体可保持完整——不会破坏颗粒结构
• 无磨损、不产生细粉——对于粒径分布有严格要求的产品尤为重要
• 产品区域内无运动部件——结构简单、运行可靠、易于清洁，杜绝批次污染风险
• 批次全程可追溯——每个托盘均可独立标识，这在制药及高附加值生产中至关重要

真空操作意味着：

• 物料温度低，有效保护热敏性材料
• 几乎无氧气环境，防止氧化和变色
• 溶剂回收简便——仅需一台冷凝器即可高效收集
• 低于常压的沸点使那些在热风干燥中易分解的物料也能安全干燥

不可忽视的权衡取舍

由于物料处于静止状态，传热成为瓶颈。只有托盘底部与加热层架直接接触，而干粉本身导热性差，因此干燥时间较长——通常需要8–24小时，甚至更久。料层厚度直接影响干燥时长；若料厚增加一倍，干燥时间的增幅往往超过一倍。

人工成本是隐性支出。 手动装卸托盘不仅耗时，而且在处理高活性化合物时还存在人员暴露风险。当企业最终决定淘汰真空托盘干燥机时，通常并非因为干燥性能不足，而是受制于过高的人工成本和过长的干燥周期。

应用领域

• 制药行业——原料药及中间体，尤其是含溶剂的湿滤饼；喷雾干燥后的二次干燥，以满足ICH Q3C残留溶剂限度要求；小批量临床试验样品
• 精细与特种化工——热敏性中间体、对色泽有严格要求的染料和颜料
• 食品与保健品——提取物、植物原料、高附加值粉体
• 先进材料——电池前驱体及需在无氧环境下干燥的材料
• 研发与中试——单位成本低且批次可完整追溯，使其成为小规模试验的首选设备

一种极为常见且合理的工艺组合是：上游配置喷雾干燥机或过滤/离心机→下游采用真空托盘干燥机进行最终脱溶。此时托盘干燥机并非用于大量脱水，而是将残留溶剂精确控制在严格指标以内。如需深入了解该设备在制药工艺流程中的具体应用，请参阅我们的制药喷雾干燥指南。

为何料层厚度是决定干燥时间的关键因素

热量必须从托盘底部向上逐层传导至物料内部，而干粉导热性极差——其导热系数往往接近松散隔热材料。在静态料床中，传热距离随料层厚度增加而增大，同时热阻也随之升高，因此干燥时间与料厚并非线性关系。例如，当料厚为20毫米时，干燥可能只需10小时；但同样的物料若铺至40毫米厚，干燥时间很可能长达25小时，而非简单的20小时。这也解释了为何“通过加厚料层来提高产能”通常是一种得不偿失的做法——表面上看单批处理量增加了，但干燥周期却不成比例地延长，实际日产量反而可能下降。

由此得出的实际结论是：只有在明确标注对应料层厚度的前提下，干燥时间的报价才具有参考价值。如果供应商仅给出“12小时”的干燥时间而未说明料厚，则该数据既无法与其他厂商横向比较，也无法用于制定生产排程。

选型时需明确的技术要点

• ☐ 层架面积及托盘数量——应基于您实际的料层厚度核算，而非名义值
• ☐ 干燥时间估算所依据的料层厚度（务必主动询问——此参数影响全局）
• ☐ 加热介质类型及温控范围——热水、蒸汽或导热油
• ☐ 整组层架的温度均匀性，而非仅提供平均值
• ☐ 可达到的真空度及与您蒸汽负荷相匹配的泵型
• ☐ 若涉及溶剂干燥，需确认冷凝器规格及溶剂回收效率
• ☐ 出料前的层架冷却功能
• ☐ 处理溶剂时的防爆措施
• ☐ 材质及表面处理——制药级应用需采用316L不锈钢并提供Ra值证明文件
• ☐ 支持在线清洗（CIP）或便于手动清洗的设计，以及托盘搬运的人机工程学考量
• ☐ 仪表配置——包括物料温度探头、压力监测及符合GMP要求的数据记录系统
• ☐ 针对您的物料，在预定料层厚度下实测获得的干燥曲线

常见误区与规避建议

• 未确认料层厚度就确定层架面积。 干燥时间报价所依据的料层厚度是整个技术规格中最关键的参数，但供需双方往往在不知不觉中采用了不同的假设值。
• 仅关注层架平均温度。 决定所有托盘能否同时达到目标含水量的，是整组层架的温度均匀性，而不仅仅是平均温度。
• 与搅动式干燥机比较时低估人工成本。 纸面价格更低的真空托盘干燥机，一旦计入人工装卸托盘的成本和较长的干燥周期，实际总成本反而可能更高。
• 处理溶剂时忽略冷凝器选型讨论。 溶剂回收效率是一项具体的技术指标，而非简单的勾选项目——应要求供应商提供具体数值，而非仅仅确认“配有冷凝器”。
• 误以为干燥时间与料层厚度呈线性关系。 事实并非如此——由于热量必须从底部向上穿透越来越厚且导热性差的料层，料厚增加一倍，干燥时间的增幅往往超过一倍。
• 为追求单批高产量而盲目加厚料层。 这种想法可以理解，但由于干燥周期的延长速度远快于料厚的增加，日总产量往往不升反降——正确的做法通常是保持原有料厚、增加托盘数量，而非单纯加厚料层。

迅驰干燥（RETCL PROCESS）能为您做什么

我们既生产真空托盘干燥机（静态真空箱式干燥机），也制造常在其产能不足时被选用的搅动式真空干燥机——因此，当您的产量已超出托盘干燥机的适用范围时，我们不会刻意推荐您选用该机型。

判断真空托盘干燥机是否适合您的唯一关键指标，是在您实际料层厚度下的干燥时间，而这一数据无法仅凭物料物性准确计算。我们的中试实验室可为您实测：包括干燥曲线、可达到的残余水分或溶剂含量，以及在您实际运行料厚下的完整干燥周期。中试测试为付费工程服务，测试报告归您所有——其中还会包含坦诚评估：若搅动式干燥机更适合您的需求，我们也会如实告知。

要准确掌握您的干燥周期，唯一可靠的方法就是在实际料层厚度下进行实测。 欢迎寄送样品给我们进行测试。

常见问题解答

真空托盘干燥机适用于哪些场景？

适用于中小批量干燥热敏性、易碎或含溶剂物料——如制药原料药及中间体、精细化学品、植物提取物和电池材料等。它也广泛用作喷雾干燥后的二次干燥工序，以将残留溶剂控制在严格限值以内。

静态真空箱式干燥机与真空托盘干燥机是同一种设备吗？

是的——静态真空箱式干燥机、真空托盘干燥机、真空层架干燥机和真空箱式干燥机指的都是同一种设备：即在密封真空腔体内，将物料置于加热层架上的固定托盘中进行干燥，全程无搅动。

真空托盘干燥通常需要多长时间？

一般需8–24小时，有时甚至更长，因为向静态料床传热是主要限制因素。料层厚度是最关键的影响变量——料层越厚，干燥时间的增幅越大。针对您特定物料的干燥时间应通过实测确定，而非估算。

为什么真空托盘干燥机比搅动式真空干燥机慢？

因为物料始终静止不动，热量只能通过托盘底部以传导方式传入产品，而干粉的导热性很差。相比之下，搅动式干燥机不断使物料与加热表面接触更新，因此其干燥周期通常缩短至前者的二分之一到五分之一。

真空托盘干燥机能否回收溶剂？

可以。由于干燥腔体密闭，且蒸汽在进入真空泵前先经过冷凝器，因此溶剂回收简便高效——这也是该设备被广泛用于处理含溶剂制药湿滤饼的主要原因之一。
