振动流化床干燥机在传统流化床干燥的基础上引入了机械振动，使其能够处理仅靠气流无法实现流态化的物料——包括粒径分布宽的物料、具有内聚力或微黏性的粉体、易结团的湿料，以及在高风速下易破碎的脆性颗粒。振动使物料在多孔分布板上以近似活塞流的方式向前输送，同时由热空气完成干燥过程，从而实现均匀的停留时间，并可在同一台设备中一次性完成干燥与冷却。
如果您的粉体要么堆积在分布板上纹丝不动，要么直接被气流卷入旋风分离器，问题并不出在风机上。而是您试图让空气同时承担两项任务——既要托起料层，又要蒸发水分——而物料的粒径分布却使这两项任务相互矛盾。振动流化床干燥机将两者分离开来：激振器负责料层的流动输送，空气则负责传热与传质。
关于流态化的基本物理原理——最小流化速度、床层压降、Geldart分类、间歇式与连续式操作等——已在我们的流化床干燥机指南中详述，本文默认读者已了解相关内容，不再赘述。
为何振动能拓展流化床的处理能力
纯气流流化床依靠平衡运行：风速必须足以悬浮颗粒，又不能将其带走。对于粒径窄、流动性好的粉体，这一操作窗口较宽；但对于实际工业生产中的物料，这个窗口往往极其狭窄。
粒径分布宽的物料存在两个操作窗口，而非一个。 能使粗颗粒流动的风速已高于细颗粒的终端沉降速度，因此风速若满足粗颗粒的流化需求，细颗粒就会被夹带；若迁就细颗粒，粗颗粒则会滞留在分布板上。而振动可通过机械方式同时驱动粗细两种颗粒运动。
内聚性粉体易产生沟流，难以正常流化。 一旦颗粒间作用力（如水分桥接、静电吸附、细粉间的吸引力）超过气流所能提供的曳力，料层便会开裂而非均匀膨胀，此时增大风压只会使沟流加剧。振动可不断破坏这种板结结构，且在进料口附近物料最潮湿黏滞的区域发挥最为关键的作用。

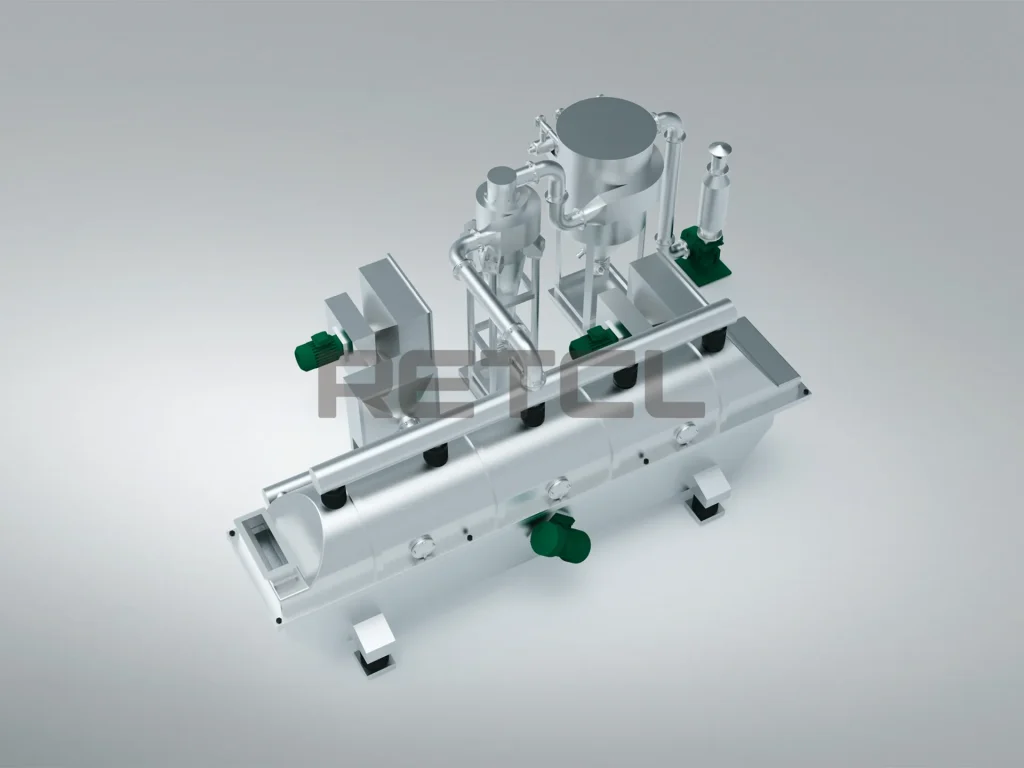

振动流化床干燥机的工作原理
- 进料 ：物料经旋转阀或螺旋输送机送入，以可控的料层厚度落在多孔分布板上。
- 振动 ：由偏心块激振电机或专用激振器提供振动力，辅助或替代气流实现流态化，推动物料向出料端移动，并防止死区和分布板堵塞。
- 流化空气 ：经过加热和过滤的空气自下而上穿过分布板，进行热量传递并将蒸发的水分带入排气系统。
- 分区处理 ：由于料层呈近似活塞流运动，各区域可独立控温：第一区温度较高，随后进入较温和的降速干燥区，最后为冷却区。
- 出料与排气 ：成品以达到目标含水率和温度的状态排出；含湿废气则进入旋风分离器、布袋除尘器或洗涤塔处理。
⚠️ 关于参数说明： 振幅、频率、风速、各区温度、料层厚度及停留时间等参数相互关联且高度依赖物料特性。任何产品手册（无论 ours 还是其他厂家）中所列数值均为典型设计参考值，必须通过针对您自身物料的试验加以验证，切勿直接套用作为技术规格。
振动带来的额外优势
选用振动流化床干燥机的理由，很少仅仅是“它能实现流态化”，更多在于因所需风量减少而带来的一系列连锁效益。
风量减小意味着下游粉尘负荷降低 ——细粉夹带量随风速下降而减少，因此可选用更小的旋风分离器和过滤器，细粉回收回路也更轻便，产品收率更高。对于高价值细粉而言，这一点甚至比热效率更为重要。颗粒磨损也随风速降低而减轻 ，因此包衣颗粒、晶体及喷雾干燥团聚体在较低风速下更能保持完整，减少价值损失。
停留时间更加均匀。 全混流式流化床中，部分物料会短路提前排出，另一些则滞留过久。对于耐受性强的物料尚可接受，但若局部过干会导致品质下降，则不可容忍。
干燥与冷却可在同一床层上完成。 由于料层呈近似活塞流运动，末端区域可直接通入常温或冷空气，使产品在出机时即达到包装要求，无需另设冷却设备——从而节省投资、减少占地、简化流程。此外，吸湿性粉体在此过程中接触环境空气的机会更少，相比直接暴露于空气中更不易回潮。该设备也常被单独用作冷却器，置于喷雾干燥塔、回转窑或挤出机之后。
适用边界在哪里
| 常规流化床干燥机 | 振动流化床干燥机 | |
|---|---|---|
| 流态化方式 | 仅靠气流 | 气流 + 机械振动 |
| 粒径分布 / 内聚性物料 | 要求粒径窄、流动性好；内聚性物料易沟流 | 可处理宽粒径分布；能破碎团聚体 |
| 风速 / 细粉夹带量 | 风速较高；需配更大的旋风分离器和过滤器 | 风速较低；尾气处理系统更紧凑 |
| 脆性颗粒 | 磨损较大 | 低风速下运行更温和 |
| 停留时间 | 全混流，分布较宽 | 近似活塞流，分布均匀 |
| 干燥与冷却一体化 | 通常需另设冷却器 | 标配功能，通过分区床层实现 |
| 机械复杂度 | 结构简单；无运动床体 | 需配备激振器、弹簧及柔性连接件 |
| 湿料、可泵送或膏状物料 | 不适用 | 未经预处理亦不适用 |
当物料不宜受扰动或需要较长停留时间时，带式干燥机 更具优势。而对于真正高湿的滤饼或膏状物料，因其无法以离散颗粒床层形式输送，任何振动模式均无法解决，此时应选用气流干燥机；详见我们的气流干燥机指南。

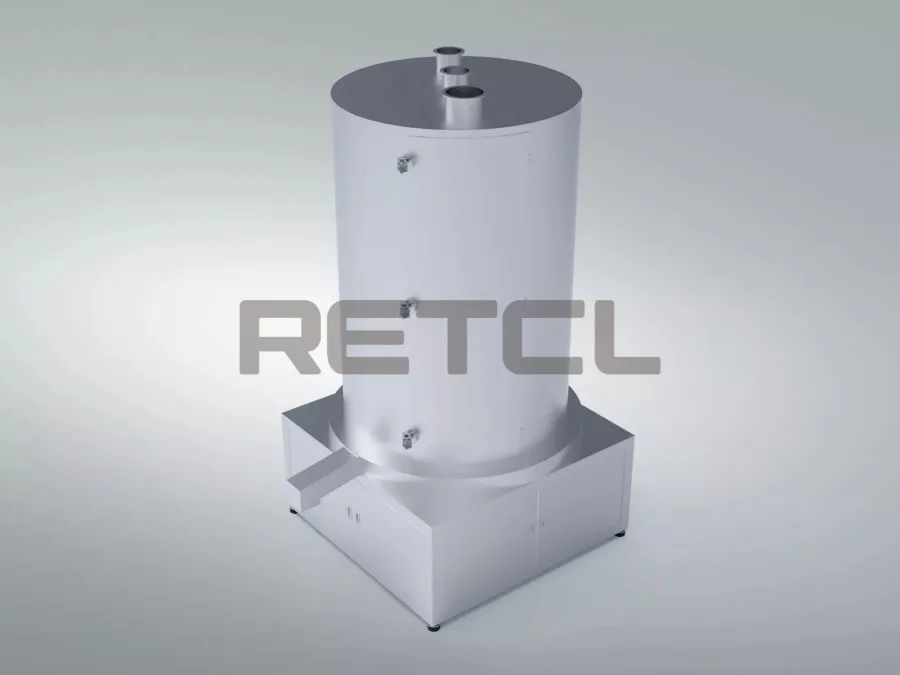

在振动干燥设备家族中，螺旋振动干燥机将输送路径设计为塔体内的螺旋结构——以较小的占地面积实现较长的停留时间，但代价是清洁维护较为不便，更适合单一产品的连续生产，而不适用于频繁换产的工况。若仅需纯气流方案，可选用卧式流化床干燥机；该系列产品归属于流化床干燥机类别，隶属于对流干燥机大类。
振动驱动系统：采购时最易被低估的成本
工艺性能往往是评估报价的主要依据，但设备的可靠性才决定了五年后是否仍能稳定达到额定产量——毕竟振动床层需在数万次小时的持续振动下正常运行。
振动源 有两种配置：一是在床体上成对安装偏心块电机——成本较低，但电机本身处于振动环境中；二是采用独立激振器，通过柔性联轴器传动，使电机保持静止。振幅通常并非无级可调，而是在停机状态下通过调整偏心块位置来设定；因此务必弄清技术方案中所称的“可调”究竟是何含义。
隔振弹簧与共振问题会影响厂房结构。 弹簧或减振支座的作用是隔离传递至建筑结构的动载荷，且更换时必须整套匹配。若设备安装于夹层平台，则采购前必须校核动载荷及结构的固有频率，因为改变床层质量或更换弹簧都会影响设备原有的共振安全裕度。
易损件应从投产之初就列入备件清单 ：柔性护套会老化并最终导致粉尘泄漏，激振器轴承需按周期保养，焊缝则应纳入定期巡检项目——日常巡检中发现裂纹属于计划维修，而因故障停机才发现则意味着非计划停产。
选型核对清单
| 项目 | 需提供的信息 | 对设计的影响 |
|---|---|---|
| 物料形态 | 粉体 / 颗粒 / 晶体，堆积密度，流动特性 | 决定是否需要采用振动 |
| 粒径分布 | 完整分布曲线（含细粉尾部），而非仅平均值 | 判断选用常规型还是振动型的最关键依据 |
| 进出料含水率及水分类型 | 明确检测基准与取样点；区分表面水与结合水 | 决定蒸发负荷、分区布局及床层长度 |
| 热敏上限与黏性阶段 | 产品降解温度；湿态下是否易结团 | 限制最高进风温度；影响进料区设计 |
| 脆性及冷却需求 | 是否允许破碎；出料温度要求 | 论证降低风速的必要性；确定是否集成冷却功能 |
| 产能及生产模式 | 处理能力、日运行时长、换产频率 | 区分单一产品连续生产或频繁换产工况 |
| 尾气处理及防爆要求 | 旋风分离器 / 过滤器 / 洗涤塔；粉尘爆炸特性数据 | 确定回收回路及危险区域设计 |
| 卫生等级及安装条件 | 食品/制药/工业级；楼层/平台承重及动载荷 | 影响检修通道设计；卧式与螺旋式的选择 |
我们的如何选择工业干燥机指南将上述逻辑应用于更广泛的干燥设备选型。
常见误区
- 仅凭平均粒径选型 ，而未提供完整粒径分布及细粉含量，后者才是决定能否仅靠气流流化的关键。
- 误将振动当作高湿物料的解决方案。 可泵送的浆料或塑性膏体需经预干燥或改用其他工艺，振动无法解决此类问题。
- 忽视尾气处理系统的设计 ，而实际上旋风分离器、过滤器及细粉回收回路直接决定了产品收率和排放达标情况。
- 在夹层平台安装时未校核建筑动载荷 。
- 预算中遗漏振动系统备件 ——弹簧、柔性连接件和激振器轴承均属易损件，并非可选配置。
- 依据静态托盘或烘箱试验结果进行放大 ，此类试验无活塞流输送过程，无法准确预测床层长度或停留时间。
常见问题解答
振动流化床干燥机的工作原理是什么？
它在同一床层上结合了两种作用：机械振动使颗粒运动并沿多孔分布板以近似活塞流方式向前输送，同时自下而上吹入的热空气使物料流态化并完成干燥。振动承担了料层的流动与输送功能，空气仅需提供热量并带走水分，因此风速可低于纯气流流化床。床层通常分区控制，末段常通入常温或冷空气，从而实现一次通过即完成干燥与冷却。
振动流化床干燥机与常规流化床干燥机有何区别？
常规流化床完全依赖气流，因此要求物料粒径分布窄、流动性好，且需较高风速。振动式设备则能处理宽粒径分布及易沟流的内聚性粉体，允许采用较低风速以减少细粉夹带和颗粒磨损，实现均匀的活塞流停留时间，并可在同一床层上集成干燥与冷却功能——但相应增加了激振驱动系统和弹簧等需维护的部件。
何时应选用振动流化床而非常规流化床？
当物料粒径分布宽、具有内聚性或黏性、在湿态进料口易结团、颗粒易碎，或需要均匀停留时间及集成冷却功能时，应优先考虑振动流化床。最终选型建议通过流态化试验验证。
振动流化床干燥机能否同时实现干燥与冷却？
可以。床层通常采用分区设计，前部为热风干燥区，后部为常温或冷风冷却区，产品出机时即可达到包装要求，无需另设冷却设备；此外，吸湿性粉体在此过程中比直接暴露于环境空气中更不易吸潮。该设备也常被单独用作冷却器，置于喷雾干燥塔、回转窑或挤出机之后。
振动系统需要哪些维护？
应将振动驱动系统视为磨损系统进行管理。隔振弹簧必须整套更换，否则老化弹簧会将振动传递至相连设备；柔性连接件会老化并导致粉尘泄漏，应与激振器轴承一同列入备件清单。
设备的处理能力和温度范围是多少？
没有通用答案。处理能力、各区温度、料层厚度及停留时间均高度依赖物料特性——即使两种粉体的标称粒径和含水率相同，也可能需要不同的床层设计。资料中所列参数仅为典型设计参考值，必须通过针对您自身物料的试验加以确认。
用您的实际物料验证
您的粉体是否真的需要振动才能流化，以及具体需要何种床层配置，都需通过实测而非计算来确定。迅驰干燥（RETCL PROCESS）设有内部中试实验室：寄送样品后，我们将验证仅靠气流能否实现流态化，绘制干燥曲线，测定细粉夹带量以便基于真实数据选配旋风分离器和过滤器，并确认冷却区所能达到的出料温度。
依托20余年工业干燥经验，我们的工程师可将试验数据转化为集床层结构、分区布局、尾气处理系统及振动参数于一体的整机方案。欢迎联系工程师咨询。
结语
振动流化床干燥机的核心价值在于将原本由纯气流流化床独自承担的任务一分为二：振动负责料层的流动与输送，空气专注传热与传质。由此，宽粒径分布和内聚性粉体得以顺利流化，风速降低带动细粉夹带和颗粒磨损同步下降，停留时间趋近活塞流，分区床层更可一次完成干燥与冷却。
选型时应依据完整的粒径分布和水分类型，而非仅看平均值；对待振动驱动系统及备件应像对待工艺参数一样严谨，并务必通过实际物料试验予以验证。
不确定您的粉体是否需要振动才能正常流化？ 请向我们寄送代表性样品。我们的中试实验室将验证仅靠气流是否可行，并确定您的物料实际所需的床层形式、分区布局及振动参数。立即申请中试测试。
